10250Q/10350Q/10450Q平面片式电感器SemiGen

发布时间：2024-04-03 09:18:50     浏览：634

　　SemiGen的平面片式电感器采用抛光石英或氧化铝基板制造，具有高度均匀性，适用于微波放大器、开关和倍频器等应用，可以实现偏置注入和调谐。这些薄膜平面芯片电感器在各种电感值下具有稳定性良好、损耗极低和介电常数优异的特点。

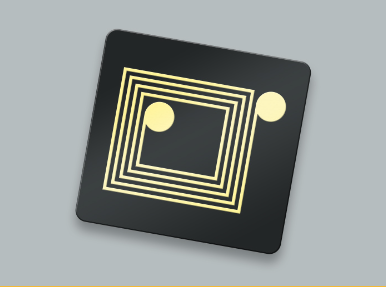

10250Q/10350Q/10450Q平面片式电感器SemiGen

　　主要特征如下：

　　- 黄金厚度高达6微米(240微英寸)，可实现高Q值、1.8 GHz性能

　　- 线条和空间最小为10微米(400微英寸)

　　- 确保芯片间和批间重复性

　　- 两侧采用Ti/Pt/Au，可进行高温连接和应用

　　- 使用抛光石英(.015厚)作为基板，具有极低的损耗正切和介电常数，适用于18 GHz的应用

　　此外，SemiGen平面片式电感器提供三个标准零件编号，并可根据用户需求定制1至20匝的电感器。标准尺寸.025“x.025”x.015“的零件常年有现货供应，而更小尺寸如.012“ x .012”的零件也可在三到四周内迅速提供。

　　产品型号：

Pat
Number		Number
nf Tums		Inductance
Nom.
(nH)		Inductance
Min
(nH)		Inductance
Max
nH)		DC
Resistance
(Q)		Min
Coulomb		T
Fregancy
GHz		   Sof
 Resonant
Feeeng
     n
    Gz		Curront
Max
mA
1025002.52.52.03.55100.120100
1035003.54.54.06.08100.1    20100
1045004.57.56.09.01550.1    20100

SemiGen是美国一家晶圆级射频器件实力派制造商，从晶圆到封装器件, 品类丰富，从航天级MIL-PRF 38534到军用MIL-PRF 19500、750和883，SemiGen致力于提供卓越的质量和可靠性。

深圳市立维创展科技有限公司，授权代理于中国区域销售SemiGen产品，并提供售前和售后技术支持服务。
