ATM Microwave P1100与P2100系列360°/GHz移相器

发布时间：2024-04-01 09:39:07     浏览：605

ATM Microwave的P1100与P2100系列360°/GHz移相器是高性能的微波器件，广泛应用于通信、雷达等领域。它们具有出色的射频功率处理能力，平均功率达100W，峰值功率高达3kW，满足高功率应用需求。同时提供数字计数拨盘选项和直读选项，方便用户精准调整相位。

两款移相器均具备宽频率范围和精确相移能力，标准可调相移范围从0至360°/GHz，拨盘精度达到±0.35°/GHz。机械性能稳定，采用耐腐蚀材料制造，确保长久使用。

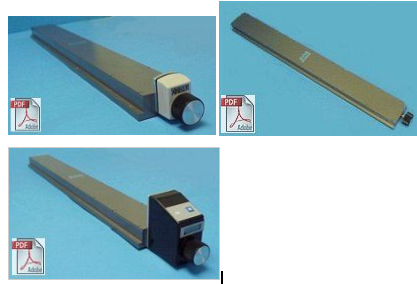

ATM Microwave P1100与P2100系列360°/GHz移相器

P1100和P2100系列360°/GHz移相器由ATM Microwave推出，具有以下优化：

一般规格：

- 射频功率：平均100W，峰值3kW

- 射频连接器：SMA/N型

- 标准可调相移范围：0至360°/GHz

- DRE型号的拨盘精度：+/- 0.35°/GHz

- 可调组延迟最小值范围：0至1.016ns

- 插入阶段 @ 1.0 GHz：最小设置为1375°

- 可设置：多匝轴和线性控制下，精度优于1.0度，1.0GHz下每圈大约为3.5°

- 温度稳定性：0.025°/DC°/GHz

机械特性：

- 尺寸：24.0“ x 3.0” x 1.2“

- 主体材质：铝

- 连接器材质：不锈钢

- 控制方式：直径0.25”多圈非平移轴，从最小到最大相位调整大约需100圈

- 表面处理：采用独特的耐腐蚀316不锈钢环氧涂层，符合MIL-F-14072标准，颜色为尘土飞扬灰色

型号：

型号（SMA）型号（N型）频率 GHz最小相位调整I.L.驻波比最大值/典型值
dB max
P1102 P2102直流 - 1.0360°/千兆赫0.51.3 / 1.25
 P1103P2103直流 - 2.5360°/千兆赫0.81.5 / 1.25

ATM Microwave是美国老牌子的微波元件生产商。主要产品为同轴和波导器件产品，功能包含适配器、衰减器、耦合器、移相器、终端负载，及其Ka波段通讯卫星器件系列，产品满足空间应用标准和验证.

深圳市立维创展科技有限公司，持续ATM microwave代理渠道，为中国客户提供技术支持。

详情了解ATM Microwave请点击：http://www.leadwaytk.com/brand/53.html
