SMA同轴环行器NOVA

发布时间：2024-03-26 08:43:43 浏览：621

　　NOVA的SMA同轴环行器是业界广泛认可的高性能产品之一。在设计阶段，产品的可靠性、价格和可制造性得到了全面优化，旨在为客户提供卓越的性能和稳定的品质。为了确保产品的稳定性和可靠性，所有的SMA同轴环行器在最终测试前都经过了严苛的环境温度循环测试，测试范围覆盖了从-50°C至+100°C的广泛温度区间。

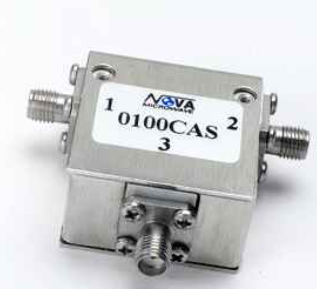

SMA同轴环行器NOVA

　　NOVA的SMA同轴环行器具有多种封装尺寸和频段选择，以满足不同应用的需求。标准配置的SMA同轴环行器配备了SMA母连接器，方便与各种设备进行连接。此外，NOVA还提供了定制服务，可以根据客户的具体需求，提供公连接器、相位匹配、逆时针旋转等特性，以及更高的屏蔽和所需的互调规格。

　　产品型号：

Product	Forward Power (W)	Reverse Power (W)	Frequency (GHz)	Min Isolation (dB)	Max Insertion Loss (dB)	VSWR (max)	Temperature (C)	Dimm (mm)
1650CES	20	20	15.000-18.000	20	0.5	1.25	45	12.700 x 16.002 x 12.700
1850CES	20	20	17.000-20.000	20	0.5	1.3	45	12.700 x 16.002 x 12.700
2240CES	20	20	21.200-23.600	20	0.5	1.3	45	12.700 x 16.002 x 12.700
1240CES	25	25	11.100-13.700	20	0.4	1.25	45	12.700 x 16.002 x 12.700
1325CES	25	25	11.500-15.000	20	0.4	1.25	45	12.700 x 16.002 x 12.700
1195CES	25	25	11.700-12.200	23	0.35	1.2	45	12.700 x 16.002 x 12.700
1295CES	25	25	12.700-13.200	23	0.35	1.2	45	12.700 x 16.002 x 12.700
1445CES	25	25	13.500-15.400	20	0.4	1.25	45	12.700 x 16.002 x 12.700
1425CES	25	25	14.000-14.500	23	0.35	1.16	45	12.700 x 16.002 x 12.700
0950CES	25	25	8.000-11.000	20	0.4	1.25	45	12.700 x 16.002 x 12.700
0935CES	25	25	9.000-9.700	23	0.35	1.2	45	12.700 x 16.002 x 12.700
1112CES	25	25	9.500-12.750	20	0.4	1.25	45	12.700 x 16.002 x 12.700
1000CES	30	30	8.500-11.500	20	0.4	1.25	45	12.700 x 16.002 x 12.700
1070CES	30	30	9.700-11.700	23	0.35	1.2	45	12.700 x 16.002 x 12.700
0380CES	35	35	3.400-4.200	20	0.4	1.25	65	19.050 x 19.050 x 12.700
0395CES	35	35	3.600-4.300	20	0.4	1.25	45	19.050 x 19.050 x 12.700
0460CES	35	35	4.200-5.000	20	0.4	1.25	45	19.050 x 19.050 x 12.700
0500CES	35	35	4.600-5.400	20	0.4	1.25	45	19.050 x 19.050 x 12.700
0550CES	35	35	5.000-6.000	20	0.4	1.25	45	19.050 x 19.050 x 12.700
0565CES	35	35	5.400-5.900	23	0.35	1.2	45	19.050 x 19.050 x 12.700
0625CES	35	35	5.700-6.800	20	0.4	1.25	45	19.050 x 19.050 x 12.700
0615CES	35	35	5.800-6.500	23	0.35	1.2	45	19.050 x 19.050 x 12.700
0700CES	35	35	6.000-8.000	20	0.4	1.25	45	19.050 x 19.050 x 12.700
0680CES	35	35	6.400-7.200	23	0.35	1.2	45	19.050 x 19.050 x 12.700
0780CES	35	35	7.200-8.400	23	0.35	1.2	45	19.050 x 19.050 x 12.700
0200CES	50	50	1.700-2.300	20	0.4	1.25	60	41.402 x 41.402 x 19.050
0270CSS	50	50	2.500-2.900	20	0.4	1.25	45	25.400 x 25.400 x 19.050
0290CES	50	50	2.700-3.100	20	0.4	1.25	45	25.400 x 25.400 x 19.050
0305CES	50	50	2.800-3.300	20	0.4	1.25	65	19.050 x 19.050 x 12.700
0088CAS	150	150	0.790-0.960	20	0.4	1.25	45	31.750 x 31.750 x 19.050
0100CAS	150	150	0.900-1.100	20	0.4	1.25	45	31.750 x 31.750 x 19.050
0094CAS	150	150	0.915-0.964	23	0.35	1.2	45	31.750 x 31.750 x 19.050
0109CAS	150	150	0.960-1.215	20	0.4	1.25	45	31.750 x 31.750 x 19.050
0120CAS	150	150	1.100-1.300	20	0.35	1.25	45	31.750 x 31.750 x 19.050
0130CAS	150	150	1.200-1.400	20	0.35	1.25	45	31.750 x 31.750 x 19.050
0150CAS	150	150	1.400-1.600	20	0.35	1.25	45	31.750 x 31.750 x 19.050
0165CAS	150	150	1.500-1.800	20	0.35	1.25	45	31.750 x 31.750 x 19.050
0185CAS	150	150	1.700-2.000	20	0.35	1.25	45	25.400 x 25.400 x 19.050
0195CAS	150	150	1.800-2.100	20	0.35	1.25	45	25.400 x 25.400 x 19.050
0196CAS	150	150	1.930-1.990	23	0.35	1.25	45	25.400 x 25.400 x 19.050
0215CAS	150	150	2.000-2.300	20	0.35	1.25	45	25.400 x 25.400 x 19.050
0225CAS	150	150	2.100-2.400	20	0.35	1.25	45	25.400 x 25.400 x 19.050
0250CAS	150	150	2.300-2.700	20	0.4	1.25	45	25.400 x 25.400 x 19.050
0245CAS	150	150	2.400-2.500	23	0.35	1.25	45	25.400 x 25.400 x 19.050
0042CAS	250	250	0.380-0.470	20	0.4	1.25	65	57.150 x 57.150 x 25.400
0045CAS	250	250	0.400-0.500	20	0.4	1.25	65	57.150 x 57.150 x 25.400
0055CAS	250	250	0.500-0.600	20	0.4	1.25	45	50.800 x 50.800 x 25.400
0067CAS	250	250	0.600-0.750	20	0.4	1.25	45	44.450 x 44.450 x 25.400
0076CAS	250	250	0.700-0.830	20	0.4	1.25	45	38.100 x 38.100 x 19.050

深圳市立维创展科技是NOVA的经销商，主要提供NOVA的各种微带线环形器与微带线隔离器，产品原厂进口，极具价格优势，欢迎咨询。
