CHA8362-99F Ka波段大功率放大器UMS

发布时间：2024-03-25 08:56:42     浏览：574

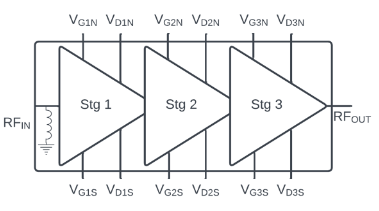

　　UMS微波 CHA8362-99F是一款三级高功率放大器，以其出色的性能在行业内广受赞誉。它的工作频率范围精准覆盖26.5至31GHz，确保在各种微波应用和系统中表现出色。该放大器提供的饱和输出功率高达25W，同时拥有令人印象深刻的30%功率附加效率(PAE)，充分展现其高效能特点。

CHA8362-99F Ka波段大功率放大器UMS

　　为了满足不同应用场景的需求，CHA8362-99F采用了典型的25V/440mA(静态电流)电源设计。其小信号增益超过25dB，确保了信号传输的稳定性和清晰度。这款放大器最初专为卫星通信应用而设计，如今已广泛适用于各种微波领域。

　　在工艺制造方面，CHA8362-99F采用了稳健的GaN-on-SiC HEMT技术，确保产品具有卓越的耐用性和可靠性。它以裸片形式提供，方便用户集成到各种系统中。此外，该放大器的输入和输出均匹配至50Ω，输入端还集成了ESD RF保护，有效防止静电放电对电路造成损害。

ReferenceRF Bandwidth (GHz)GainIP3P-1dB OUTSat. Output PowerPAEBiasBiasCase
minmax(dB)(dBm)(dBm)(dBm)(%)(mA)(V)
CHA8362-99F26.53125--4430-700Die

　　产品特征总结如下：

　　频率范围：26.5-31 GHz

　　高输出功率：25W

　　高PAE：30%

　　线性增益：25dB

　　直流偏置：VD = 25V & IDQ = 440mA

　　芯片尺寸：3.6x3.6 mm²

　　UMS微波 CHA8362-99F以裸片形式供应，凭借其高性能、稳定性和可靠性，成为各种微波应用和系统不可或缺的组件。无论是卫星通信、雷达探测还是其他微波领域，它都能为用户提供卓越的性能和稳定的表现。选择UMS CHA8362-99F，为您的微波应用注入强大动力。

深圳市立维创展科技有限公司授权经销UMS微波，针对部分型号的UMS产品提供优质的现货产品库存，欢迎咨询。
