X4C35J1-03G超薄90°3dB混合耦合器Anaren

发布时间：2024-03-22 08:48:10     浏览：598

Anaren X4C35J1-03G是一款专为5G应用设计的低调而高性能的3dB混合耦合器，其创新型的表面贴装封装既便于使用又适宜制造。这款耦合器适用于磁带和卷轴上的大批量选择和放置，实现了高效生产。


Xinger IV系列组件全部采用陶瓷填充的聚四氟乙烯复合材料，确保了卓越的电气和机械稳定性。每个部件都经过严格的资格测试和100%射频测试，确保品质上乘。最终，所有组件均通过ENIG工艺完成制作，展现了高度的工艺水平。

产品规格参数：

FrequencylsolationInsertion
LosS		Return LossAmplitude
Balance
MHz

3100-4200		dB Min

20		dB Max

0.5		dB Min

20		dB Max

±05
Phase
Degrees		Group
Delay
Max nS		Power
Avg.CW  Watts
10PC		Operating
Temp
℃
90±40.075-55 to +140



其主要特点包括：

• 工作频率范围：3100-4200 MHz

• 专为5G应用设计

• 极低的损耗表现

• 紧密的振幅平衡

• 高度隔离性能

• 友好的生产方式

• 适用于磁带和卷轴的大批量生产

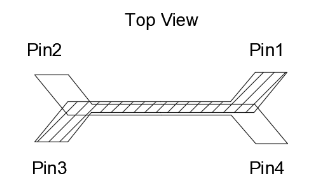

X4C35J1-03G有一个方向标记来指示引脚1。一旦确定了端口1，就会自动知道其他端口。


ConfigurationPin 1Pin 2Pin 3Pin 4
SplitterInputsolated-3dB ∠θ-90-3dB z
SplittersolatedInput-3dB/63dB ∠θ-90
Splitter3dB    ∠6-903dB/Inputsolated
Splitter-3dB ∠θ3dB ∠θ-90solatedInput
*CombinerA∠θ-90A∠θsolatedOutput
*CombinerA ∠θA∠θ-90Outputsolated
*CombinersolatedOutputA ∠θ-90A ∠θ
*CombinerOutpulsolatedA ∠θA ∠θ-90

深圳市立维创展科技是Anaren品牌的经销商，主要提供贴片混合耦合器、巴伦变压器、延迟线、定向耦合器、Doherty合路器、功分器、微蜂窝型耦合器、 RF Crossovers产品，产品原装库存，极具价格优势，欢迎咨询。
