Mi-Wave紧凑型隔离器
发布时间：2024-03-15 16:58:16 浏览：574

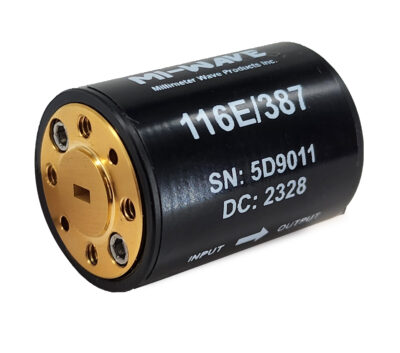

Mi-Wave的116系列全频段紧凑型隔离器在宽带介质波导设计上选用法拉第旋转基本原理，实现全方位波导频率段高隔离度。116系列全频段紧凑型隔离器由高品质铁氧体材料制作而成，磁场由集成式永磁材料形成。为了保障最大的可重复性与性能，精确的加工操作和娴熟的安装技术结合。
射频隔离器
射频隔离器是种双端口器件，能够保护系统上的射频器件免遭过多的信号反射。是一种不可逆转设备，能够要求所有功率从端口1传输到端口2，同时隔离吸收/隔离端口2上的任意电源事件。隔离器一般放置于Rx/Tx链中的光敏电阻器前面，以避免不必要的信号损坏光敏电阻器。
隔离器是个双端口器件，通常在一个方向上传输数据微波或 RF功率。由于内部操控，允许一个方向上传播，而阻挡另一个方向上的传播。在各种设备中所看到的非互易性一般来源于传播波和材质相互作用，它们的传播方向可能有所不同。
选择RF隔离器时，了解需要特定的参数尤为重要。
隔离度（dB）从输出端口到输入端口的隔离级别。隔离越高，对器件的保护就越好。
插入损耗(dB) 从端口1到端口2的连接中断。
功率(W)是隔离器在确保其电气性能的同时可以解决的功率水平。正向功率是隔离器能够解决端口1入射功率的水平。反向功率是隔离器能够吸收的端口2处的入射功率水平。
特征
•低插入损耗
•全波导频率段操控
•高隔离度
•规格紧凑
应用领域
•测试实验室
•子组件
•汽车领域
• MMwave测试系统
深圳市立维创展科技有限公司授权代理销售Mi-Wave毫米波产品，Mi-Wave是商用型和军工用毫米波产品全球领航者，可以提供毫米波器件和模块解决方案。产品线涵盖：放大器、混频器、衰减器、滤波器、开关、T/R、天线、反射镜等，所包含频率高达320GHz。欢迎咨询。
型号 | 频率最小(GHz) | 最大频率(GHz) | 隔离度(dB) | 插入损耗 (dB) 典型值 | 最大驻波比 | CW功率承受能力 （MAX W） | 输入端口 | 输出端口 |
116K/595 | 18 | 26.5 | 25 | 2.25 | 1.30:1 | 2 | WR-42 波导，UG-595/U 法兰 | WR-42 波导，UG-595/U 法兰 |
116(34)/595 | 22 | 33 | 25 | 2.25 | 1.30:1 | 2 | WR-34 波导，UG-595/U 方形法兰 | WR-34 波导，UG-595/U 方形法兰 |
116(34)/381 | 22 | 33 | 25 | 2.25 | 1.30:1 | 2 | WR-34 波导，UG-381/U 圆形法兰 | WR-34 波导，UG-381/U 圆形法兰 |
116A/599 | 26.5 | 40 | 25 | 2.25 | 1.30:1 | 1.5 | WR-28 波导，UG-599/U 方形法兰 | WR-28 波导，UG-599/U 方形法兰 |
116B/383 | 33 | 50 | 25 | 2.55 | 1.30:1 | 1.5 | WR-22 波导，UG-383/U 圆形法兰 | WR-22 波导，UG-383/U 圆形法兰 |
116U/383 | 40 | 60 | 25 | 2.75 | 1.30:1 | 1.5 | WR-19 波导，UG-383/UM 圆形法兰 | WR-19 波导，UG-383/UM 圆形法兰 |
116V/385 | 50 | 75 | 25 | 2.95 | 1.30:1 | 1 | WR-15 波导，UG-385/U 圆形法兰 | WR-15 波导，UG-385/U 圆形法兰 |
116E/387 | 60 | 90 | 25 | 3.25 | 1.35:1 | 1 | WR-12 波导，UG-387/U 圆形法兰 | WR-12 波导，UG-387/U 圆形法兰 |
116W/387 | 75 | 110 | 25 | 3.45 | 1.40:1 | 1 | WR-10 波导，UG-387/UM 圆形法兰 | WR-10 波导，UG-387/UM 圆形法兰 |
116F/387 | 90 | 140 | 22 | 3.95 | 1.50:1 | 0.4 | WR-08 波导，UG-387/UM 圆形法兰 | WR-08 波导，UG-387/UM 圆形法兰 |
116D/387 | 110 | 170 | 20 | 4.35 | 1.50:1 | 0.2 | WR-06 波导，UG-387/UM 圆形法兰 | WR-06 波导，UG-387/UM 圆形法兰 |
116G/387 | 140 | 220 | 20 | 4.75 | 1.50:1 | 0.2 | WR-05 波导，UG-387/UM 圆形法兰 | WR-05 波导，UG-387/UM 圆形法兰 |
116H/387 | 170 | 260 | 20 | 6.25 | 1.50:1 | 0.1 | WR-04 波导，UG-387/UM 圆形法兰 | WR-04 波导，UG-387/UM 圆形法兰 |
116J/387 | 220 | 325 | 20 | 6.25 | 1.50:1 | 0.1 | WR-03 波导，UG-387/UM 圆形法兰 | WR-03 波导，UG-387/UM 圆形法兰 |
