​265020定向耦合器KRYTAR

发布时间：2024-03-11 17:09:05     浏览：500

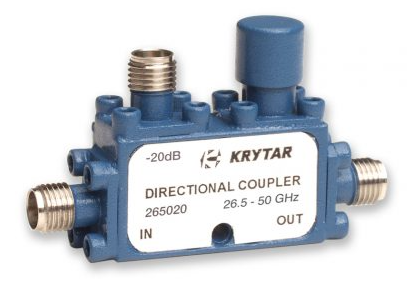

KRYTAR的定向耦合器265020改进了多功能微带线设计的选择，该设计采用26.5.0 至 50.0 GHz的宽频率范围内、紧凑型和轻型封装具有出色的耦合性。

此外，265020定向耦合器还提供了出色的性能水平，包括20dB、±1.0dB标称耦合（相较于输出）和±0.5频率敏感度。265020定向耦合器的插入损耗（包含耦合功率）低于1.5dB，方向性高于10dB，最大VSWR（任意接口）为 1.80额定输入功率平均为20W，最大为3kW。265020定向耦合器配有标准规格2.4mm母连接器。紧凑型封装规格仅为1.12英寸（长）x0.40英寸（宽）x0.62英寸（高），重量仅有1.0oz。操作温度为-54°C至85°C。


规格

频率MIN(GHz)：26.5

频率MAX(GHz)：50

标称连轴器：20±1.0

频率敏感度（dB）：±0.50

插入损耗（dB MAX）：1.5

方向性（MIN dB）：10

驻波比（MAX）：1.8

额定功率（Watts）：20

标准连接器（Female）：2.4mm

特征

26.5 – 50 GHz 频率工作

20dB耦合

频率敏感度：±0.5 dB

规格紧凑型

2.4 mm连接器

深圳市立维创展科技授权代理RADITEK产品，部分型号备有现货。产品原装进口，质量保证，欢迎咨询。
