​CMPA1D1J001S Ku波段功率放大器CREE

发布时间：2024-03-05 17:16:37     浏览：617

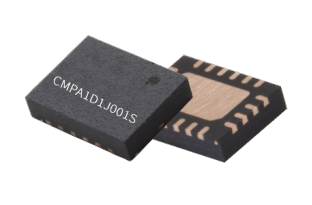

CREE的CMPA1D1J001S是款 1W 封装类型 MMIC HPA，使用高性能 0.15um GaN on SiC 制作工艺。CMPA1D1J001S 的频率范围为 12.7-18 GHz，兼容国防军事和商业服务行业中的雷达系统和网络通讯应用领域。CMPA1D1J001S 能够实现 1 W 的饱和输出功率和 23 dB 的大信号增益值，而且在 CW 运作下通常都有 30% 的功率附加工作效率。CMPA1D1J001S 选用 4x3 mm 塑料包裹注塑成型 QFN 封装类型，外形精巧，提供优异的宽带性能和环境稳定性，使客户能够提高新一代体系中的 SWaP-C 基准。


特征

psat：1瓦

PAE：30%

LSG：23dB

S21：27dB

S11：-10dB

S22：-8dB

连续波操作流程

占用空间小 4 x 3 mm

应用领域

电缆线损耗补偿

产品规格

描述：12.7 - 18 GHz、1WGaN MMIC HPA

最低频率(MHz)：12700

最高频率(MHz)：18000

最高值输出功率(W)：1

增益值(dB)：23.0

工作效率（％）：30

额定电压(V)：28

模式：MMIC 裸片

封装类型：表面贴装

技术：GaN-on-SiC

深圳市立维创展科技有限公司授权经销CREE微波器件，如若需要购CREE产品，请点击右侧客服联系我们！！！
