​XC9252系列降压DC/DC控制器TOREX

发布时间：2024-03-04 17:10:38     浏览：866

TOREX的XC9252系列是款30V降压DC/DC控制器IC。因为P沟道MOSFET作为外部驱动晶体管，因此能够在低输入电压中工作。此外，作为负载电容(CL)能够使用陶瓷电容等低ESR电容。

XC9252系列降压DC/DC控制器配置了0.8V参考电压源，通过外部电阻(RFB1RFB2)，能够设置从1.0 v ~任意输出电压。

XC9252系列降压DC/DC控制器通过把外部电阻器连接上ROSC端子，DC控制器能够在280 kHz至550 kHz的范围内任意设置开关频率。此外，应用模式/同步端子，使相较于内部CLK±25%的范围与外部CLK同步，能够抑制不需要的噪音。PWM/PFM自动控制在轻载时通过PFM控制管理，实现从轻载到重载整个板块的高效率。

至于软启动时间，能够通过向SS端子增加外部容量来任意设置软启动时间。

XC9252系列降压DC/DC控制器具备内嵌UVLO功能当输入电压小于2.5V时，能够强制性驱动晶体管停止运行。作为保护电路，内嵌过流保护电路短路保护电路和超温关机电路可确保安全生产应用。


特点

输入电压范围：3.0V～30V(最高定格36V)

FB电压：0.8V(±2%)

消耗电流：30μA(@300kHz)

频率范围：280kHz～550kHz(由外接电阻设置)

外部CLK同步：相较于振荡频率±25%的范围

保护电路：

过流受限（由外接电阻设置）

自动复归(XC9252A/B)

积分闩锁保护(XC9252C)

超温关闭

电容：低ESR电容

温度范围：-40℃～+105℃

适应环保规定：与EU RoHS规格对应、无铅化

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司优势分销TOREX电源器件，大量现货库存，欢迎咨询。



型号

Type

Output Voltage

Oscillation Frequency

Packages

XC9252A08AVR-G

Without Latch protection, with chip enable

0.8V

Adjastable

TSSOP-16(Type A,C)

XC9252B08ADR-G

Without Latch protection, chip enable

0.8V

Adjastable

USP-10B(Type B)

XC9252C08AVR-G

Without Latch protection, with chip enable

0.8V

Adjastable

TSSOP-16(Type A,C)


上一篇: AC-DC电源模块_AC-DC转换器——PICO电源模块

下一篇: ​DELTA DC-DC模块电源50~100W

推荐资讯

  • ​MUN12AD03-SEC与普通电源模块相比有什么优势

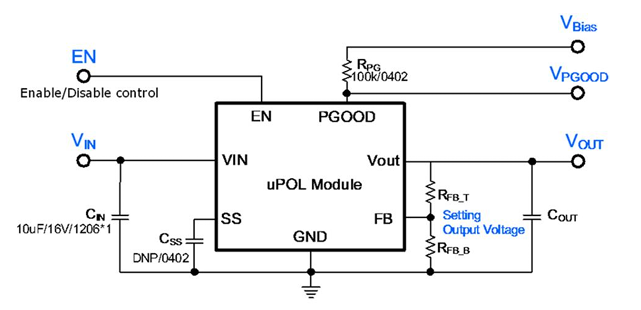

    ​MUN12AD03-SEC与普通电源模块相比有什么优势 2025-05-13 16:29:52

    MUN12AD03-SEC功能多样，参数适配多场景，性能优化突出（宽输入电压、大电流高效率、低纹波快响应），集成度高（封装紧凑、引脚兼容、功能集成），成本与供应链优势明显（价格低、交货快、免NRE费用），可靠性强且适应极端环境（宽温、高可靠性设计），综合表现优于普通电源模块。

  • MUN3CAD02-JE替代TPSM82822，LMZ20502，LMZ30602，TPS84210，LTM8061

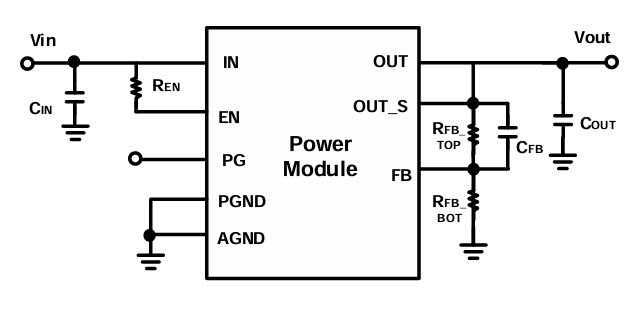

    MUN3CAD02-JE替代TPSM82822，LMZ20502，LMZ30602，TPS84210，LTM8061 2025-05-12 16:42:47
