​CMPA0560008通用宽带28V MMIC功率放大器CREE

发布时间：2024-01-08 17:03:40     浏览：704

CMPA0560008S是款10W封装形式MMIC HPA，采用高精度0.15umGaNonSiC制作工艺。CMPA0560008S的频率范围为0.5-6GHz，适用于各种微波射频技术应用，例如电子战、测试和测量、雷达探测等。CMPA0560008S能够实现10W的饱和输出功率和12dB的大信号增益值，而且在CW管理下一般具有40%的功率额外工作效率。CMPA0560008S选用5x5mm塑料覆盖成型QFN封装形式，外型精巧，提供卓越性能和环境稳定性能，使客户能够提高新一代体系中的SWaP-C基准。

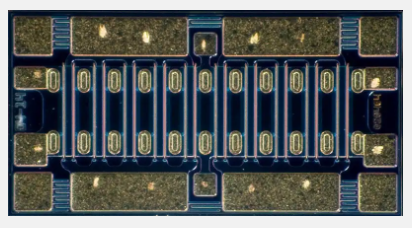

CREE (18).png

特征

Psat：10瓦

PAE：40%

LSG：12dB

S21：19dB

S11：-11dB

S22：-8dB

连续波操作流程

占用空间小，仅5x5mm

应用领域

雷达探测

测试与测量

电子战

通用性增强

产品规格

描述：MMIC功率放大器，10W，0.5-6GHz

最低频率(MHz)：500

最高频率(MHz)：6000

最高值输出功率(W)：10

增益值(dB)：19.0

工作效率（％）：40

额定电压(V)：28

模式：封装的MMIC

封装形式类别：表面贴装技术

技术应用：GaN-on-SiC
