​ARRA波导短路器

发布时间：2023-12-27 16:56:26     浏览：881

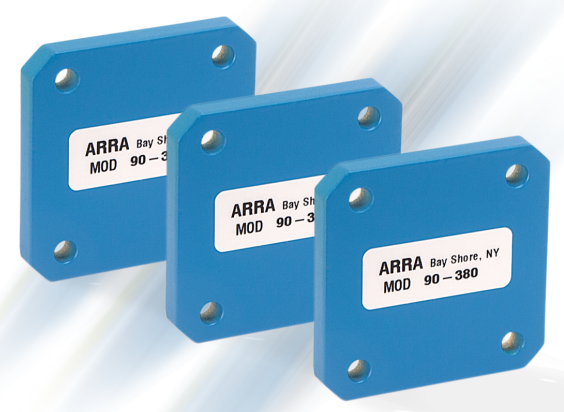

ARRA波导短路器是具备高反射短路的短路板，适用于电缆连接从WR430到WR28中的所有标准化介质波导。ARRA波导短路器通常用于与各种介质波导规格的标准化盖或扼流法兰盘相互配合。ARRA波导短路器由铝制作而成。黄铜短路板可为标准的铝质介质波导短路器的扩展模块。


频率范围
(GHz)

工作组尺寸

孔型

型号

1.70-2.60

WR430

UG1711/U

430-380

2.10-3.00

WR340

UG1713/U

340-380

2.60-3.95

WR284

UG584/U

284-380

3.30-4.90

WR229

UG1727/U

229-380

3.95-5.85

WR187

UG407/U

187-380

4.90-7.05

WR159

UG1731/U

159-380

5.85-8.20

WR137

UG441/U

137-380

7.05-10.0

WR112

UG138/U

112-380

7.00-11.0

WR102

UG1493/U

102-380

8.20-12.4

WR90

UG135/U

90-380

10.0-15.0

WR75

WR75

75-380

12.4-18.0

WR62

UG1665/U

62-380

18.0-26.5

WR42

UG597/U

42-380

22.0-33.0

WR34

UG1530/U

34-380

26.5-40.0

WR28

UG599/U

28-380
