Cypress集成Arm® Cortex® M3的H桥驱动器IC

发布时间：2023-12-19 17:29:13     浏览：877

Cypress和MOTIXH桥驱动器IC系列能为目标应用提供最主要的功能安全性和舒适性。

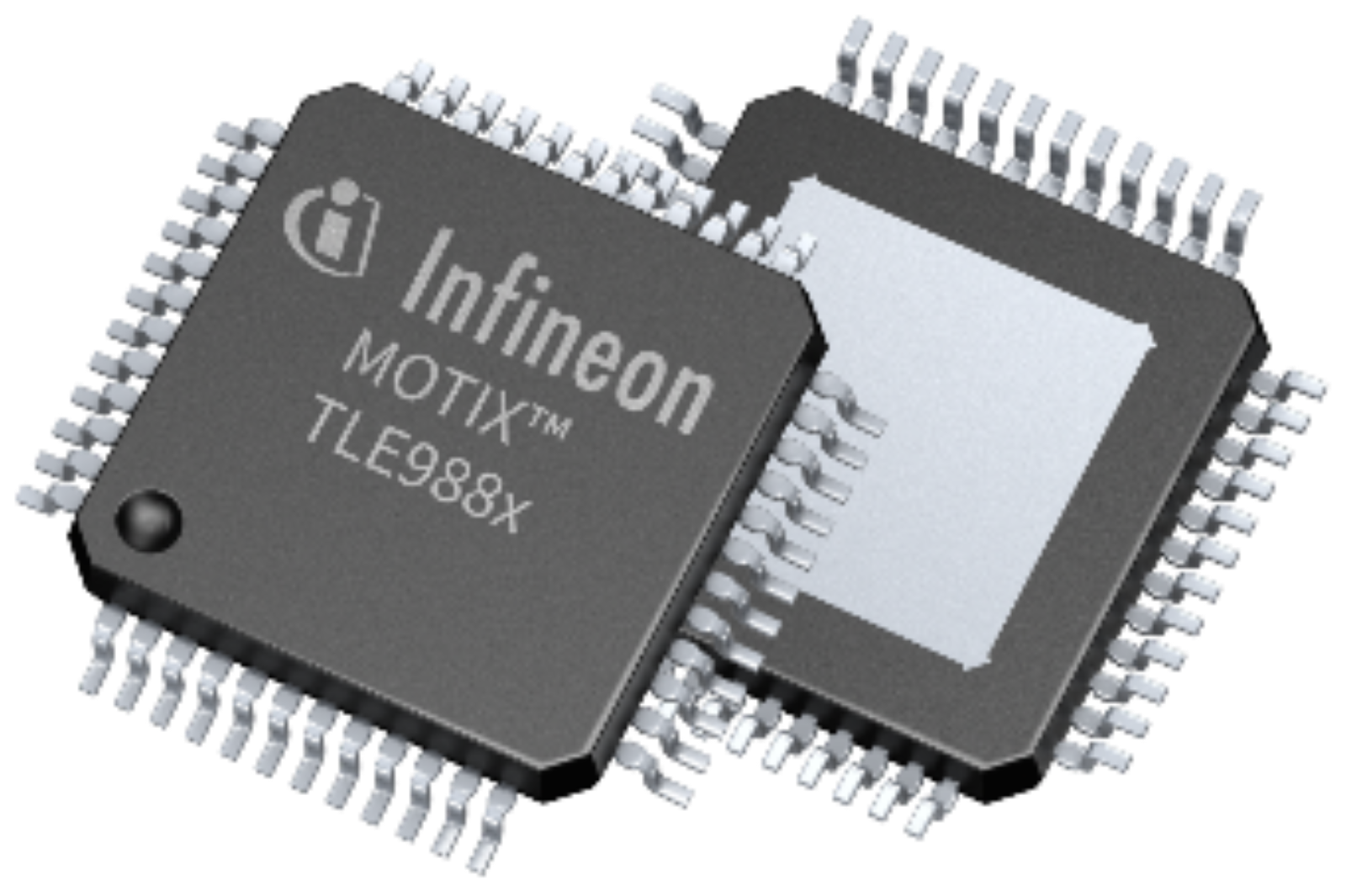

MOTIX™ TLE986x和TLE988x系列能够适应各种智能化两相DC电机控制系统应用的需求，例如汽车天窗、车窗控制器、电动油泵、电风扇。此外，Cypress集成Arm Cortex M3的H桥驱动器IC还会在闪存大小和MCU系统时钟频率等方面提供了可延伸性，并支持多种电机控制系统。

另外，TLE988x系列是按照ISO26262研发的，提供ASILB性能，部分变体内嵌信息网络安全性能。

特征

高系统频率(60MHz)和双闪存（边写边读）

带CANFD的最低全集成电机控制系统解决方案

ISO26262规范性(ASILB)和上下文隔离（分段访问限制管理）

英飞凌专利授权的自适应MOSFET控制(AMC)性能

提供软件、设备和服务的高端设计支持




Product

Solid Flash [kByte]

RAM [kByte]

Frequency [MHz]

Interfaces

Tj max [°C]

TLE9861QXA20

36

3

24

PWM

150

TLE9867QXA20

64

6

24

PWM + LIN

150

TLE9867QXW20

64

6

24

PWM + LIN

175

TLE9867QXA40

64

6

40

PWM + LIN

150

TLE9869QXA20

128

6

24

PWM + LIN

150

TLE9881-2QTW60

128

16


CAN2.0

175

TLE9868QXB20

128

4

20

PWM + LIN

150

TLE9883QTA62

256

32


CAN2.0

150

TLE9862QXA40

256

8

40

PWM + LIN

150

TLE9883-2QTW62S

256

32

60

CAN2.0

175
