​CHA3801-99F L波段低噪声放大器UMS

发布时间:2023-12-13 16:45:52     浏览:682

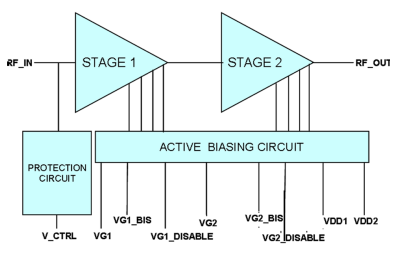

UMSCHA3801-9F是种L波段LNA单片电路,包含有源偏置数据网络。此外,为了能接受高输入功率机动性,还包含保障数据网络。

CHA3801-9F常用于空间应用领域,也特别适合于大批量微波射频应用和操作系统。

CHA3801-9F选用PHEMT工艺技术,栅极尺寸为0.25μm,根据横穿衬底的孔。空气桥和电子束门光刻技术。

CHA3801-9F提供芯片形式。


主要特征

L波段性能:1-2GHZ

1.45db相位噪声

28db线性增益值

17dbm饱和功率

27dbm输出三阶截获

直流电偏置电压:Vd=570mA

封装尺寸1.6x1.4x0.1mm
