Mi-Wave多结波导环行器

发布时间：2023-12-04 16:43:41     浏览：707

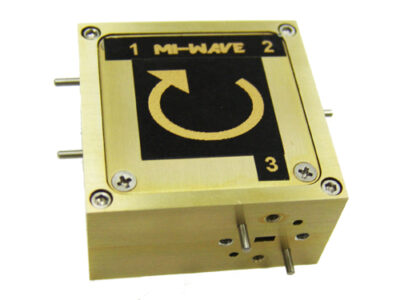

Mi-Wave的180系列多结波导环行器是H平面、三结点、三端口、Y结铁氧体磁芯器件。所有的外部结构搭配表层都经过处理，实现极强的平面度，并提供和标准波导法兰的连接，因此最大限度减少离散性。180系列多结波导环行器具备18.00至110GHz的标准波导规格。

特征

低损耗

低驻波比

高隔离度（标称值30dB）

可调节


Model

Band Type

Frequency Band (GHz)

Bandwidth (GHz)

Isolation (dB)

Insertion Loss (dB)

VSWR

Temperature Range

Peak Power (kW)

Average Power (Watts)

Flange

180K-30/595

K-Band

18–26.5

1

>30

0.7

1.3

0 to +40 c

1

30

UG-595/U

180A-30/599

Ka-Band

26.5–40

1

>30

0.8

1.3

0 to +40 c

1

30

UG-599/U

180B-25/383

Q-Band

33–50

1

>30

0.9

1.3

0 to +40 c

1

25

UG-383/U

180U-15/383

U-Band

40–60

1

>30

1

1.35

0 to +40 c

1

15

UG-383/U

180V-10/385

V-Band

50–75

1

>30

1.2

1.4

0 to +40 c

1

10

UG-385/U

180E-5/387

E-Band

60–90

1

>30

1.4

1.4

0 to +40 c

1

5

UG-387/U

180W-5/387

W-Band

75–110

1

>30

1.4

1.4

0 to +40 c

1

5

UG-387/U
