​CHA6094-QKB功率放大器UMS

发布时间：2023-11-30 17:24:41     浏览：746

CHA6094-QKB是款Gan封装的单片功率放大器，频率范围为35-42.5GHZ。

CHA6094-QKB一般展现出33dbm的饱和输出功率和26db的小信号增益值。整体化电源为25V/150MA。

CHA6094-QKB主要用于广泛应用，如5G应用、有源相控阵天线及其电信网络应用和系统。

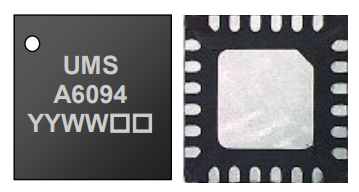

CHA6094-QKB使用标准表面贴装24导线QFN4X4经济高效率的塑料封装，满足ROHSN2011/65和REACHN1907/2006指令等标准。输入输出与500内部适配，并集成化ESDRF保护。


主要特征

频率范围：35-42.5GHZ

33dbmPout，适用于+17dbm输入功率

线性增益值：26db

直流电偏置电压：Vd=25V（@ldg=150MA

24L-QFN塑料封装4x4mm

MSL3
