​XC9244系列400mA同步整流DC/DC转换器

发布时间：2023-11-27 17:12:33     浏览：813

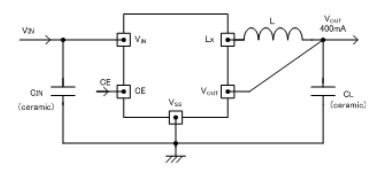

Torex电源的XC9244系列转换器可以运用内嵌0.65ΩP端面驱动晶体管和0.45ΩN端面开关晶体管的降压同步整流DC/DC转换器。只能运用线圈和电容用作外部部件，可以安稳提供400mA的峰值电流。

XC9244系列转换器内部设置输出电压，通常是0.8V～4.0V的范围内(±2.以0.以05V的距离挑选输出电压。XC9244系列转换器的开关频率高至1.2MHz可以削减外部器件的标准。选用USPN-6封装。USPN-6封装是最适合高度和空间不足的应用。

由于待机时全体电源电路停止运转，所以消耗电流可以控制到1.0μA以下。待机时，由CL的高速放电功用性使能VOUT-VSS之间的内部开关导通，CL的电荷经过内阻放电。该功用可以避免待机时VOUT后续电源的错误操作。内部将软启动时间设置成0.25ms（TYP.，可以让输出电压迅速上升。

为保护IC免遭热损坏，XC9244系列转换器在全体确定模式下装备了电流约束功用性。

XC9244系列转换器内嵌UVLO(输入欠压锁闭Under Voltage Lock Out)功用性，当输入电压少于2.25V(最大)当内部驱动晶体管被迫停止运转。


特点

内置驱动器：0.65ΩP-ch驱动晶体管.,0.45ΩN-ch同步整流开关晶体管.

输入电压范围：2.3V～6.0V

输出电压范围：0.8V～4.0V(0.05V间隔)

高转换效率：90%(TYP.)

输出电流：400mA

工作频率：1.2MHz(±15%)

最大占空比：100%

功能：限定电流(定电流+积分闩锁方式),CL高速自动放电,带软启动

输出电容：陶瓷电容

控制方式：PWM固定控制

工作温度范围：-40℃～+85℃

适应环保要求：与EU RoHS规格对应、无铅
