Mi-Wave振幅检测器

发布时间：2023-11-23 17:14:32     浏览：807

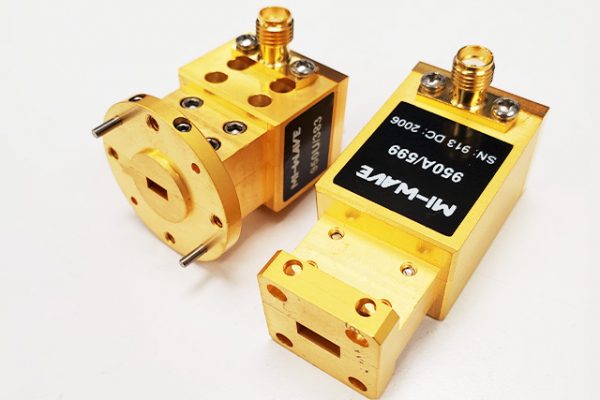

Mi-Wave的950系列振幅检测器将斜射的微波射频转换成DC脉冲信号。950系列振幅检测器的作用和功率传感器相近，但是有2个特殊情况。与同类功率传感器相比较，950系列振幅检测器具备更快的检测速度与更高的动态范围。950系列振幅检测器特别适用于迅速功率测量，专用于各种各样仪器和设备设计（例如变量解析器技术应用）需求设计。对于低信号幅度检测，950系列振幅检测器的灵敏度远远超过功率传感器。


Model

Band

Frequency (GHz)

Sensitivity Flatness (±dB)

Input Power (dBm)

Output Voltage Polarity

Specification Temperature (C )

RF Port

950A/599

Ka-Band

26.5-40

2

17

Positive

25

WR-28 Waveguide, UG-599 Flange

950B/383

Q-Band

33-50

2

17

Positive

25

WR-22 Waveguide, UG-383 Flange

950U/383

U-Band

40-60

1.5

17

Positive

25

WR-19 Waveguide, UG-383 Flange

950V/385

V-Band

50-75

2

17

Positive

25

WR-15 Waveguide, UG-385/U Flange

950E/387

E-Band

60-90

2

20

Positive

25

WR-12 Waveguide, UG-387/U-M Flange

950W/387

W-Band

75-110

2

17

Positive

25

WR-10 Waveguide, UG-387/U-M Flange

950F/387

F-Band

90-140

2

17

Positive

25

WR-08 Waveguide, UG-387/U-M Flange

950D/387

D-Band

110-170

2.5

17

Positive

25

WR-06 Waveguide, UG-387/U-M Flange
