​CMPA9396025 X波段功率放大器CREE

发布时间：2023-11-15 16:56:25     浏览：684

Wolfspeed的CMPA9396025S是专门针对9.3-9.6GHz设计的GaNMMIC，结构简单，工作效率高；这使之成为船舶雷达放大器应用领域的最佳选择。CMPA9396025S在100us脉冲宽度和10%占空比下具备25W额定功率。50Ω；3级MMIC选用塑料表面贴装技术封装。

特征

9.0–10.0GHz工作

30W典型输出功率

27dB额定功率增益值

50Ω适配，易于使用

塑料表面贴装技术封装；6x6mmQFN

应用领域

船用雷达

军用雷达

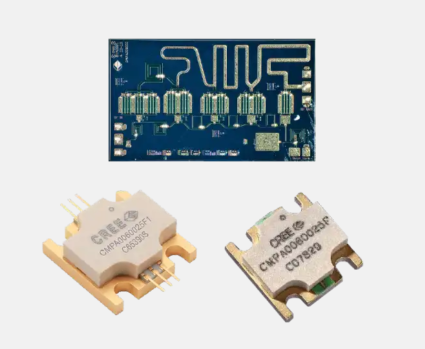

CREE (11).png



Product SKU

Technology

Frequency Min

Frequency Max

Peak Output Power

Gain

Efficiency

Operating Voltage

Form

Package Type

CMPA9396025S-AMP1

GaN on SiC

9 GHz

10 GHz

35 W

27 dB

45%

40 V

Evaluation Board

Plastic

CMPA9396025S

GaN on SiC

9 GHz

10 GHz

35 W

27 dB

45%

40 V

Packaged MMIC

Plastic
