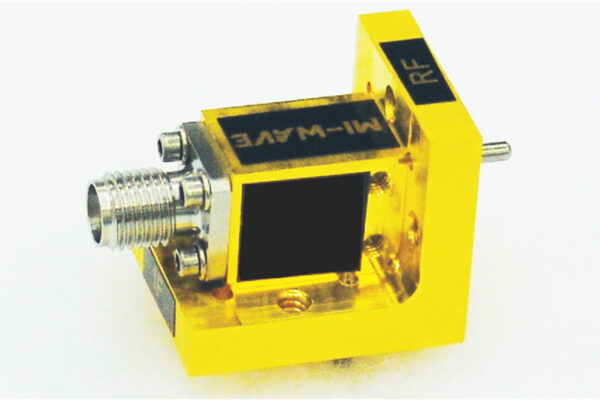

​Mi-Wave平衡相位检测器

发布时间：2023-10-30 17:03:19     浏览：765

Mi-Wave的990系列平衡相位检测器具备2个肖特基二极管，Mi-Wave平衡相位检测器以类似频率混合或击退2个控制信号，以发生与控制信号的相位差成正比例的直流输出电压。搭配2个肖特基二极管能确保低直流偏移结果以及优秀的端口间隔离。

Mi-Wave平衡相位检测器适合于锁相环、相位编码系统及相位桥等技术。

Mi-Wave平衡相位检测器991系列正交鉴相器适合于特殊频段。


特征

•高灵敏度

•优良的射频隔离

•高可靠性梁引线二极管或MMIC

应用领域

•锁相环

•相位编码系统

•相桥

Mi-Wave是商用型和军工用毫米波产品全球领航者，可以提供毫米波器件和模块解决方案。产品线涵盖：放大器、混频器、衰减器、滤波器、开关、T/R、天线、反射镜等，所包含频率高达320GHz.

深圳市立维创展科技有限公司授权代理销售Mi-Wave毫米波产品，欢迎咨询。

详情了解Mi-Wave请点击：http://www.leadwaytk.com/brand/52.html



Technical Specifications

Model Number

990K

990A

990B

990U

990V

990E

990W

Frequency Input (GHz)

18.0–26.5

26.5–40.0

33.0–50.0

40.0–60.0

50.0–75.0

60.0–90.0

75.0–110.0

Waveguide

WR-42

WR-28

WR-22

WR-19

WR-15

WR-12

WR-10

Sensitivity1 (mV/o), Typ.

4

4

4

3

3

2

2

Bandwidth (%), Typ.

4

4

4

4

4

4

4

RF Isolation (dB), Typ.

20

20

20

20

20

20

20

AM Suppression (dB), Typ.

20

20

20

20

20

20

20
