ARRA精密射频短路片

发布时间：2023-10-30 16:54:38     浏览：932

ARRA的RFS型精密射频短路片的设计的目的是，在具有SMA连接器50Ω系统内工作时，能够提供最大限度完美的全反射。ARRA精密射频短路片透射系数一般为0.99或更强。还提供相关的连接器和特性阻抗级别。

ARRA精密射频短路片适合于需要精准宽带全反射及其射频短路相位差反转的任意角落。相移检测、功率测量、反射计和很多其他反应装置均采用这些模块做出调整和校准。ARRA精密射频短路片从短路到连接器参考面的距离能够根据的相关要求做出调整。

一般规格

频率：DC-18.0GHz

透射系数：0.95Min

特性阻抗：0.50Ω

连接器：SMA或N型

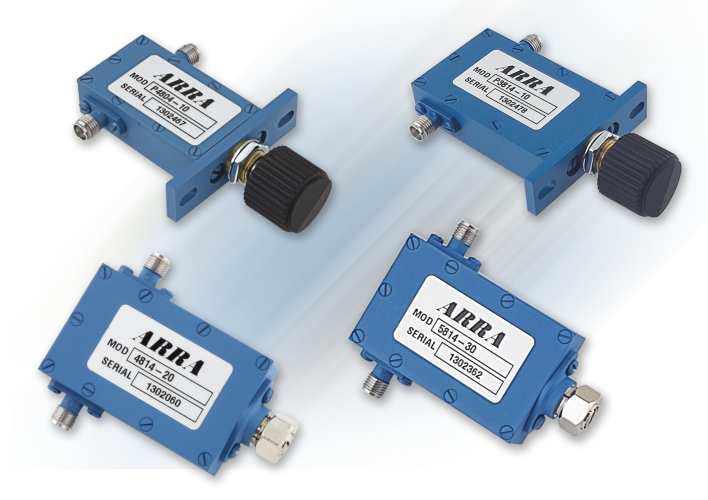

ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html

ARRA (2).png

Model No.

Form

Length (Inches)

SMA Female

RFS-1F

5950-1

0.53 max

SMA Male

RFS-1M

5951-1

0.47 max

Type N Female

NRFS-1F

5950-2

0.88 max

Type N Male

NRFS-1M

5951-2

1.14 max
