​Ironwood顶部开放式 BGA 插座

发布时间：2023-10-27 16:47:40     浏览：781

Ironwood具有全面的开放性BGA和QFN插座系列，适合于资格申请、硅FIB测试、程序开发、热性能分析、老旧化应用等。

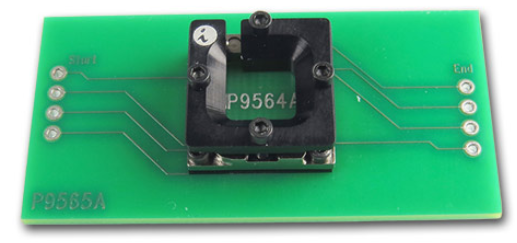

Ironwood的IC插座能够看作是种机电器件，其在IC封装和系统线路板之间提供可拆卸式端口，对电源完整性影响最小。Ironwood顶部开放式BGA插座典型封装包括BGA、LGA、QFN、QFP、WLCSP等。开放顶部接受接触IC顶部。下面是一个应用低成本弹性体材料接触技术BGA插座实例。

在弹性体材料(SG)接触技术中应用内嵌式导线BGA插座。SG弹性体材料由镀金线（直径20μm）的细间距矩阵(0.05mmx0.05mm)组成，以63度角内嵌硅胶材料软绝缘片中。


SG相互连接的常见规范包括：

27至>40GHz带宽

0.06至0.11nH电磁感应

0.023至0.041nH互感

0.012至0.02pF互电容器

接触电阻低于30毫欧

-35℃至+125℃

各个管脚0.2至2安培

每针25-35克

最高2000个插入

Ironwood Electronics产品已通过ISO 9001：2015、RoHS和ITAR认证。Ironwood Electronics电子产品线包括插座、适配器、测试系统定制等。 深圳市立维创展科技授权代理Ironwood Electronics产品，在中国区销售与技术服务支持。欢迎咨询。

详情了解Ironwood请点击：http : //www.leadwaytk.com/public/brand/45.html
