​RF-Labs温度可变衰减器

发布时间:2023-10-26 16:49:26     浏览:839

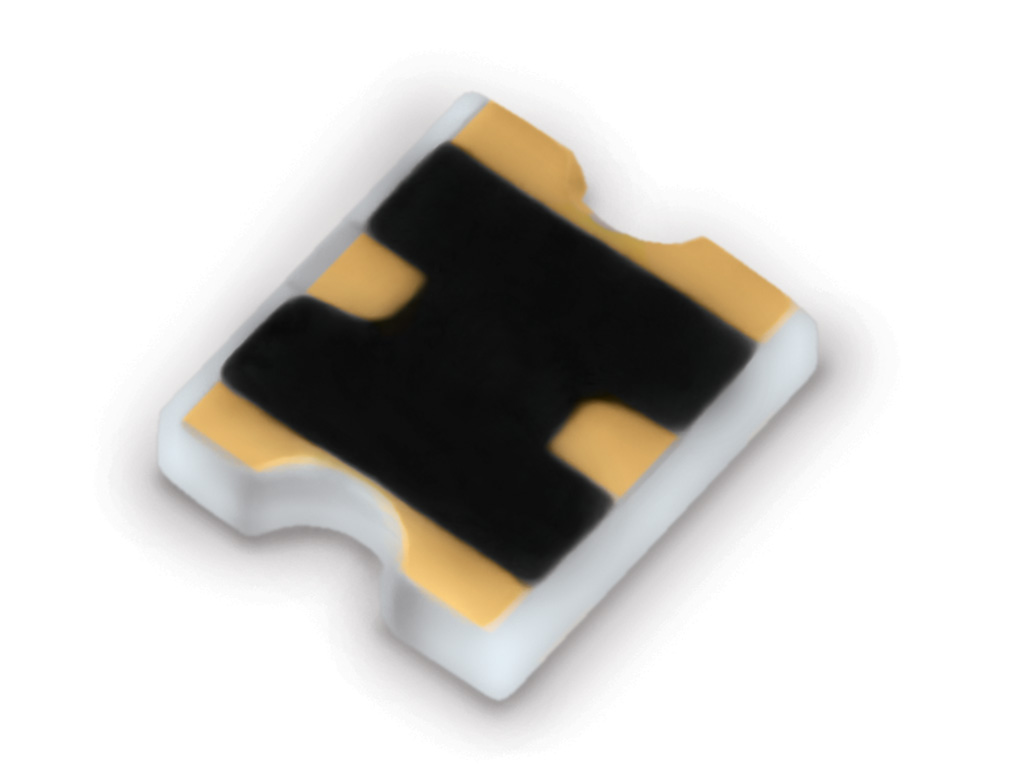

RF-Labs是在DCKa频段的温度可变衰减器的国际领导者,具有RF-Labs技术专利Thermopad系列产品,可补偿随温度波动的增益发生变化。RF-Labs温度可变衰减器是款完全无源、可表面贴装的温度可变衰减器。而且不需要偏置或控制电压,并且不会出现失帧。RF-Labs温度可变衰减器可以替代标准芯片衰减器,将电平设定或缓解和温度补偿融合在单芯片设计里。RF-Labs温度可变衰减器会减少器件数量、提高安全可靠性并控制成本。应用领域包括功率放大器、混频器、MMIC放大器、定向耦合器和二极管检波器。

特征

工作频段从DC36GHz

衰减值从110dB

提供键合线连接

适用的负衰减系数和正衰减系数

提供卷带封装

空间和军事合格

特性阻抗5075Ω

提供符合RoHS标准选项

深圳市立维创展科技是RF-Labs的经销商,保证RF-Labs的性能卓越的高频率微波电缆线和同轴被动元器件,立维创展专注于服务军工行业、航天航空、射频卫星通信、移动通信基站、卫星通讯、雷达探测等行业领域。技术专业为国内军工行业单位、科学研究院校、通讯设备制造商保证进口RF射频微波/毫米波电子元器件、军用连接器。

详情了解RF-Labs产品请点击:http://www.leadwaytk.com/brand/32.html


Thermopad ®产品系列

固定衰减器等效值

频率范围

连续波最大输入功率

占地面积尺寸(英寸)

占地面积尺寸(毫米)

TVA

TS03

DC-12.4GHz

2.0

0.122×0.145

3.10×3.68

MTVA

TS05

DC-18GHz

200毫瓦

0.075×0.060

1.91×1.52

WTVA

TS09TT9

DC-20GHz

200毫瓦

0.060×0.075

1.52×1.91

KTVA

KFA

16-36GHz

200毫瓦

0.120×0.065

3.05×1.65

K2TVA

Not Available

17-22 GHz

27-32 GHz

200毫瓦



AN5

AT5

DC-6GHz

200毫瓦

0.075×0.060

1.91×1.52

AN7

AT 7

DC-6GHz

100毫瓦

0.080×0.050

2.03×1.27
