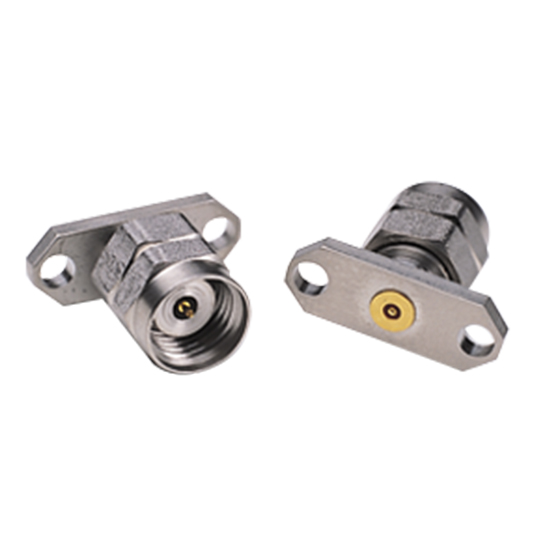

V103M-012 V阳头法兰盘安装接头Anritsu

发布时间：2023-10-25 17:01:56 浏览：682

Anritsu V103M-012与V103M相似，但是该接头能够与0.30mm玻璃珠插针搭配使用。

中心插针与微电路的连接可通过多种途径之一完成。

Anritsu提供V110-1微带弹性触体（"滑动触体"），V103M-012能够在出现温度波动、撞击或振动的时候连接提供保护。V103M-012的触体主要用于微带线宽度在0.15mm微带和共平面波导。当适用于共平面波导时，某些技术员会使用插针交叠设计，这样就可以将插针直接焊接在微带线上。利用带式焊接技术也可将插针连接上微带线上。也可以使用银胶连接插针与微带线。

Anritsu为用户提供手动式安装珠子时所需要的多种有用工具。在焊接前用01-306工装夹具将珠子正确放置在机壳内。应用01-304钻头&丝锥组件在机壳内钻取所需要的同心孔。在不需要微带弹性触体时就会使用此组件。在使用微带弹性触体时，可以使用01-308钻头&丝锥组件实施此相似操控。V103M-012法兰盘借助于2.2mm螺丝或2-56螺丝安装于机壳上。

特征

性能优越，频率高达65GHz

低压驻波比

低插入损耗

高可靠性

兼容宽度为2.4mm

能够在即有网络分析仪上进行全方位检测

Anritsu为毫米波领域历史悠久的主流品牌，目前，Anritsu提供高可靠性毫米波连接器、检波器、限幅器、微波负载、功分器等产品。Anritsu尤其擅长于V波段和W波段毫米波连接器产品。Anritsu公司供应一系列的光无源及有源器件，RF及微波无源及有源器件测量解决方案。

深圳市立维创展科技是Anritsu公司的代理商，提供Anritsu公司产品包括毫米波连接器，检波器，限幅器，微波负载和功分器，产品原装进口，质量保证，欢迎咨询。
