​CMPA3135060S S波段功率放大器CREE

发布时间：2023-09-21 16:49:08     浏览：624

Wolfspeed的CMPA3135060S是款根据氮化镓(GaN)高电子迁移率晶体管(HEMT)的单片微波集成电路(MMIC)。与硅或砷化镓相比较，GaN具备更优异的性能；包括更高的击穿场强；更高的饱和电子漂移速度与更高的导热系数。CMPA3135060S功率放大器包括两级电感适配放大器设计思路；CMPA3135060S可以在7mmx7mm规格内实现高功率和功率额外效率；表面贴装技术（QFN封装）。CMPA3135060S致力于S波段雷达功率放大器应用需求设计。

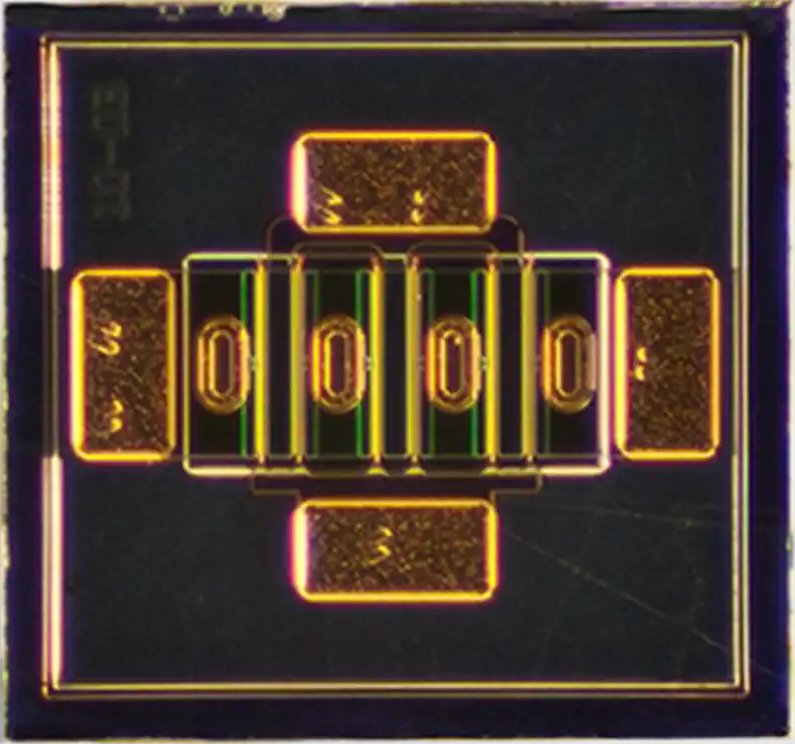

CREE (6).png

特征

3.1–3.5GHz使用

75W典型输出功率

29dB功率增益值

50Ω适配，易于使用

塑料表面贴装技术封装；7×7mmQFN

应用领域

空中管制雷达

国防科技监视雷达

机载雷达

航天装备；陆地和海洋雷达

气象雷达

CREE（科锐）成立于1987年，CREE科锐具备30多年的宽带GAP原材料和创新产品，CREE科锐是一个完整的设计合作伙伴，符合射频的需求，CREE科锐为行业内技术领先的机器设备提供更强的功率和更低的功能损耗。CREE科锐由最开始的GaN基材LED产品技术领先全世界，到微波射频与毫米波芯片产品，CREE科锐于2017年分离出微波射频品牌Wolfspeed，以宽带、大功率放大器产品为特色。

深圳市立维创展科技是CREE的经销商，拥有CREE微波器件优势供货渠道，并长期库存现货，以备中国市场需求。

详情了解CREE射频微波请点击：http://www.leadwaytk.com/brand/35.html



Product SKU

Technology

Frequency Min

Frequency Max

Peak Output Power

Gain

Efficiency

Operating Voltage

Form

Package Type

CMPA3135060S

GaN on SiC

3.1 GHz

3.5 GHz

75 W

20 dB

55%

50 V

Packaged MMIC

Plastic, Surface Mount
