ARRA 4路功率分配器和组合器：N型

发布时间：2023-08-29 16:40:17     浏览：647

功率分配器和组合器是在全球范围内用作微波射频、中高频和微波系统的无源器件。

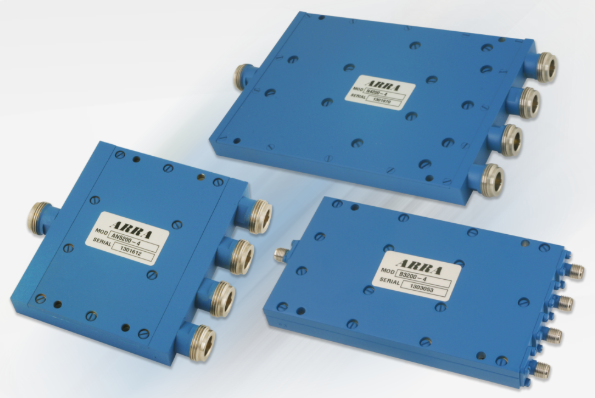

ARRA提供倍频程、多倍频程和窄带规格的4路功率分配器和组合器。4路功率分配器和组合器包含0.005至18.0GHz不同频率段，在输出接口之间提供高隔离度，且具备优异的波幅和相位平衡。针对倍频程和多倍频程型号，插入损耗在18GHz范围内大多数高于1dB。4路功率分配器和组合器在18GHz范围内的最糟情况波幅平衡为±0.5dB，而最糟情况相位平衡为±6度。主要用于18GHz的4路功率分配器和组合器。

4路功率分配器和组合器适用于国防和消费市场，并适合于航天工程、有线和无线通信网络，其中射频微波信号需要以最低的波幅和相位失真进行调整或组合。

一般规格

频率段：0.005至12.4GHz

射频功率：均值20瓦，

最高值1kW（负载VSWR1.3）

连接器：N母头

材质：主体：铝

连接器：MIL-C-39012

表层处理：ARRA蓝色，满足MIL-C-22750

ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html


倍频程和多倍频程 N 型型号

频率范围
(GHz)

隔离度
（最小分贝）

驻波比
（最大）

插入损耗
（最大 dB）

幅度平衡
（±dB）

相位平衡
（±dB）

大纲

型号

0.005-0.5

18

1.40

0.75

0.3

3

1

AN0200-4

0.5-1.0

20

1.30

0.50

0.3

3

2

N2200-4

1.0-2.0

20

1.35

0.50

0.3

3

3

N3200-4

2.0-4.0

18

1.50

0.50

0.3

3

4

N4200-4

4.0-8.0

18

1.60

0.6

0.2

3

5

N5200-2

4.0-8.0

14

2.00

0.90

0.5

5

5

AN5200-4

8.0-12.4

17

1.70

1.20

0.5

6

6

BN6200-4
