​SemiGen隧道二极管

发布时间：2023-07-24 16:41:13     浏览：1248

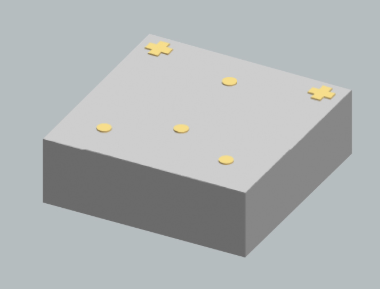

SemiGen SBD系列平面背（隧道）二极管选用钝化处理结构空间和全金金属化的锗基材生产制造，可在高达+110℃的温度时安全可靠使用。

SemiGen隧道二极管与标准隧道二极管有所不同，IP被最小化以用作检测器使用，并分成5个值，提供不同程度敏感度和视频特性阻抗。

SemiGen隧道二极管的后置探测器一般在零偏置下使用，并凭借其极佳的热稳定性和快速视频阶跃响应闻名世界。

特征：

稳固的锗结构空间

极佳的热稳定性

无需偏置电流

宽视频带宽

SemiGen是美国一家晶圆级射频器件实力派制造商，从晶圆到封装器件, 品类丰富，从航天级MIL-PRF 38534到军用MIL-PRF 19500、750和883，SemiGen致力于提供卓越的质量和可靠性。

深圳市立维创展科技有限公司，授权代理于中国区域销售SemiGen产品，并提供售前和售后技术支持服务。

详情了解SemiGen请点击：http://www.leadwaytk.com/brand/64.html


Conditions

Ip

Cj*

K

Rv

Ip/Iv

Vr

Vf

VR=Vv

PIN=-20dBm


IR=500uA

IF=3mA

f=100MHz

RL=10kΩ, f=10GHz

Part

(uA)

pF (Max)

mV/mW (Typ.)

Ω (Typ.)

(Min)

mV(Min)

mV(Max)

SBD1057-XX

100-200

0.3

1000

180

2.5

420

135

SBD2057-XX

200-300

0.3

750

130

2.5

410

130

SBD3057-XX

300-400

0.3

500

80

2.5

400

125

SBD4057-XX

400-500

0.3

275

65

2.5

400

120

SBD5057-XX

500-600

0.3

250

60

2.5

400

110
