​CGHV14500 L波段雷达放大器CREE

发布时间：2023-06-05 16:57:55     浏览：1171

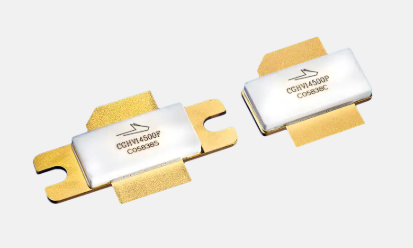

Wolfspeed的CGHV14500是种致力于高效化设计的氮化镓(GaN)高电子迁移率晶体管(HEMT)；高增益和宽带宽性能；这也使得CGHV14500成为了1.2–1.4GHzL波段雷达放大器应用领域的最佳选择。CGHV14500晶体管适合于从UHF到1800MHz的特殊频率段技术应用。封装选择有陶瓷/金属法兰和药丸式封装。

特征

FET调谐范围UHF至1800MHz

500W经典输出功率

16dB功率增益值

68%的常见漏级效率

<0.3dB脉冲幅度降低

内部预适配输入；较佳的输出

应用

L波段雷达放大器

CREE（科锐）成立于1987年，CREE科锐具备30多年的宽带GAP原材料和创新产品，CREE科锐是一个完整的设计合作伙伴，符合射频的需求，CREE科锐为行业内技术领先的机器设备提供更强的功率和更低的功能损耗。CREE科锐由最开始的GaN基材LED产品技术领先全世界，到微波射频与毫米波芯片产品，CREE科锐于2017年分离出微波射频品牌Wolfspeed，以宽带、大功率放大器产品为特色。

深圳市立维创展科技是CREE的经销商，拥有CREE微波器件优势供货渠道，并长期库存现货，以备中国市场需求。

详情了解CREE射频微波请点击：http://www.leadwaytk.com/brand/35.html


Product SKU

Technology

Frequency Min

Frequency Max

Peak Output Power

Gain

Efficiency

Operating Voltage

Form

Package Type

CGHV14500P

GaN on SiC

1.2 GHz

1.4 GHz

500 W

16 dB

68%

50 V

Packaged Discrete Transistor

Pill

CGHV14500F-AMP

GaN on SiC

1.2 GHz

1.4 GHz

500 W

16 dB

68%

50 V

Evaluation Board

Flange

CGHV14500F

GaN on SiC

1.2 GHz

1.4 GHz

500 W

16 dB

68%

50 V

Packaged Discrete Transistor

Flange
