KRYTAR的定向耦合器 致力于需要外部调整、精确监控设备、信号混合或频偏传输和反射检测的应用管理需求设计。

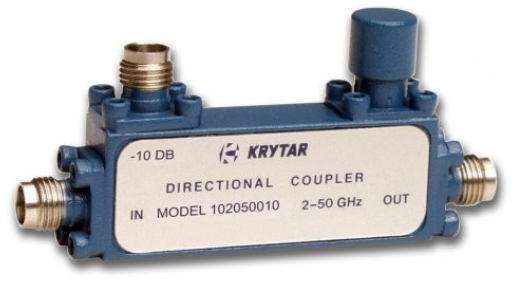

KRYTAR的新型产品10205010，提高了多功能微带线设计的选择，这种设置在2.0至50GHz的宽带频率范围内以单一化、紧凑型和轻便型的封装展现出优异的耦合。

此外，10205010提供优异的性能评级，包含10dB、±1.0dB的标准耦合（相较于输出），频率敏感度为±0.6dB、2至26.5GHz和±0.8、2至50GHz。定向耦合器的插入损耗（包含耦合功率）低于2.0dB。全局性为>13dB，2-26.5GHz和>10dB，26.5-50GHz，VSWR在2-26.5GHz时为1.5，在26.5-50GHz时为1.8。额定值输入功率为均值20W，最高值3kW。定向耦合器具有行业标准2.4mm母连接器。紧凑型封装规格仅有1.75英寸（长）x0.40英寸（宽）x0.65英寸（高），重量仅有1.2oz。操作温度为-54°至85°C。

KRYTAR的耦合器致力于需要外部调整、精确监控设备、信号混合或扫描传输和反射检测的应用管理需求设计。KRYTAR耦合器为多数技术应用提供解决方案，包含电子战(EW)、商业无线网络、卫星通讯、雷达探测、信号检测和测量、天线波束形成和EMC测试环境。针对大多数空间受到限制技术的应用，紧凑型规格使KRYTAR定向耦合器成为理想化的解决方案。也能够生产制造定向耦合器能够满足脊状军工用规格。

KRYTAR还为满足甚至超过核心性能/或封装规格的定制设计提供完整的技术服务。

规格

型号：10205010

频率min (GHz)：2

频率max(GHz)：50

公称联轴器：10±1.0dB

频率灵敏度 (dB)：2-26.5 GHz ，±0.6 ；26.5-50 GHz ，±0.80

插入损耗（max dB）：2

指向性（dB min）：2-26.5 GHz ，13 ；26.5-50 GHz ，10

驻波比（max）：2-26.5 GHz ，1.5 ；26.5-50 GHz ，1.80

额定功率（瓦）：20

标准连接器（Female）：2.4 mm

特征

2 – 50 GHz 频率操作

10 dB耦合

频率灵敏度：2-26.5 GHz ，±0.6 ；26.5-50 GHz ，±0.80

体积小巧

2.4 mm连接器

KRYTAR于1975年创立，专门为美国商业和军事应用制造超宽带毫米波，微波和射频元件和测试设备。 KRYTAR产品系列包括定向耦合器，定向检波器，3 dB混合器，MLDD功率分配器/合路器，检波器，终端，同轴适配器和功率计。 KRYTAR的产品涵盖DC至67.0 GHz频率范围。KRYTAR质量保证并符合MIL-I-45208标准，包括符合MIL-STD-45662的校准系统。
