​TGA4548-SM功率放大器Custom MMIC

发布时间：2023-04-11 16:45:57     浏览：1114

Custom MMIC的TGA4548-SM是款高频率、高功率MMIC功率放大器，使用Qorvo制造的0.15um GaN on SiC工艺技术(QGaN15)制造。TGA4548-SM的频率范围为17-20GHz，一般提拱10W饱和输出功率，功率额外效率为25%，大信号增益值为18dB。这种高频率性能组合为技术人员提供操作灵活性，从而提高系统稳定性，同时减少规格和成本费用。TGA4548-SM还具备集成功率检测器，能够实现系统自检和其它需求。

TGA4548-SM使用小型5x5.5mm表面贴装技术封装，与50Ω适配，并且在多个RF端口上集成化隔直电容器，能够实现简易的信息系统集成。频率包含范围及使用操作灵活性使其能够满足卫星通讯以及点到点数据通路。TGA4548-SM通过100%DC和RF检测，确保其满足电气规范。无铅并满足RoHS标准规定。评估板可根据需求提拱。


特征

频率范围：17–20GHz

Psat（P IN=22dBm）：40dBm

PAE：（P IN=22dBm）：25%

小信号增益值：30dB

大信号增益值：18dB

集成功率检测器

偏置电压：VD1=VD2=VD3=+28V，ID1+ID2+ID3=300mA

封装尺寸：5.0x5.5x1.7mm

Custom MMIC成立于2006年，是一家无晶圆射频和微波MMIC的设计公司，受到政府和军工oem的委托，承担他们最大的微波电路挑战。CUSTOM MMIC帮助您使用同类中最好的MMIC优化用户的微波信号链。CUSTOM MMIC是一个完整的ISO认证设计师和同类最佳MMICs供应商。CUSTOM MMIC提供快速增长的高性能射频/微波MMIC产品系列。

QORVO作为美国著名的微波与毫米波领先生产商，为全世界用户提供最高标准的GaN和GaAs产品，Qorvo在2020年完成Custom MMIC的收购。

深圳市立维创展科技拥有稳定的供货渠道，优势提供Custom MMIC/Qorvo 陶瓷封装IC和裸芯片产品，并大量备有现货库存，欢迎咨询。

详情了解Custom MMIC请点击：http://www.leadwaytk.com/brand/2.html

上一篇: 使用具有独立栅极偏置控制的并行晶体管的GaN HEMT放大器的线性增强

下一篇: ​RF-LAMBDA混频器

推荐资讯

  • 关于THUNDERLINE-Z产品申明
    关于THUNDERLINE-Z产品申明 2020-10-14 15:54:05

    深圳市立维创展科技有限公司，是美国THUNDERLINE-Z & Fusite品牌在中国的授权渠道商，其金属玻璃密封端子，已广泛应用于航天、军事、通信等高可靠性领域。

  • ​RFSL2857铁氧体隔离器现货库存RFCI
    ​RFSL2857铁氧体隔离器现货库存RFCI 2025-06-23 16:36:19

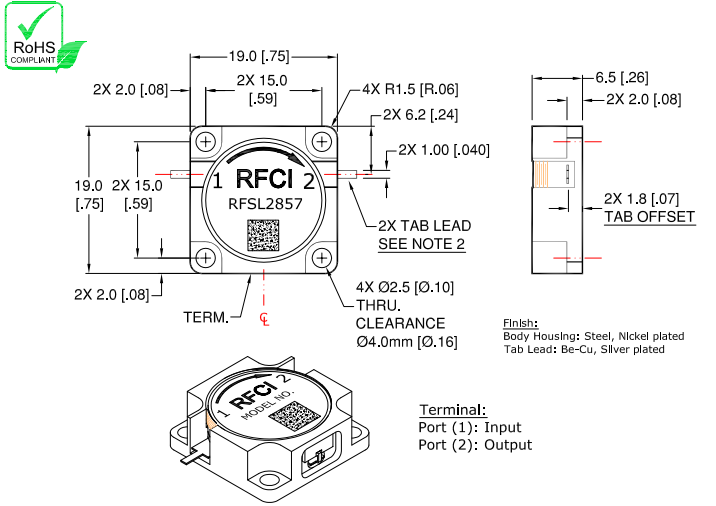

    RFSL2857 是 RFCI 公司生产的高功率铁氧体隔离器，为高精密射频电路设计的微波核心器件，具有高可靠性、超宽频带扩展能力及紧凑轻巧外形，能提升系统稳定性和数据传输质量，是射频电路关键器件。
