​CGH40120 L波段放大器CREE

发布时间：2023-04-03 17:00:19     浏览：1067

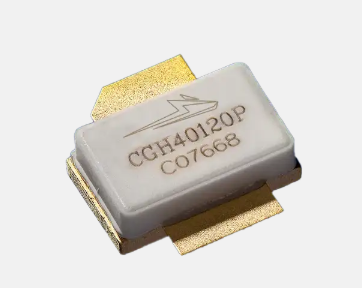

Wolfspeed的CGH40120是前所未有的；氮化镓(GaN)；高电子迁移率晶体管(HEMT)。CGH40120选用28伏电源供应；具备通用型；各种射频和微波应用宽带宽解决方案。GaNHEMT具备高效化；高增益和宽带宽宽性能；使CGH40120成为了线型和压缩功率放大电路的最佳选择。CGH40120选用金属陶瓷丸和法兰盘封装。

特征

高至2.5GHz的操作

1.0GHz时的20dB小信号增益值

2.0GHz时的15dB小信号增益值

120W典型PSAT

PSAT效率为70%

28伏操控

应用

2路专用型无线通信

宽带放大器

蜂窝基础设施建设

测试设备

ClassA;AB；主要用于OFDM的线型放大器；无线频分多址；EDGE;CDMA波形

CREE（科锐）成立于1987年，CREE科锐具备30多年的宽带GAP原材料和创新产品，CREE科锐是一个完整的设计合作伙伴，符合射频的需求，CREE科锐为行业内技术领先的机器设备提供更强的功率和更低的功能损耗。CREE科锐由最开始的GaN基材LED产品技术领先全世界，到微波射频与毫米波芯片产品，CREE科锐于2017年分离出微波射频品牌Wolfspeed，以宽带、大功率放大器产品为特色。

深圳市立维创展科技是CREE的经销商，拥有CREE微波器件优势供货渠道，并长期库存现货，以备中国市场需求。

详情了解CREE射频微波请点击：http://www.leadwaytk.com/brand/35.html


Product SKU

Technology

Frequency Min

Frequency Max

Peak Output Power

Gain

Efficiency

Operating Voltage

Form

Package Type

CGH40120P

GaN on SiC

DC

3 GHz

120 W

>15 dB

70%

28 V

Packaged Discrete Transistor

Pill

CGH40120F

GaN on SiC

DC

3 GHz

120 W

>15 dB

70%

28 V

Evaluation Board

Flange

CGH40120F-AMP

GaN on SiC

1.2 GHz

1.4 GHz

120 W

>15 dB

70%

28 V

Evaluation Board

Flange
