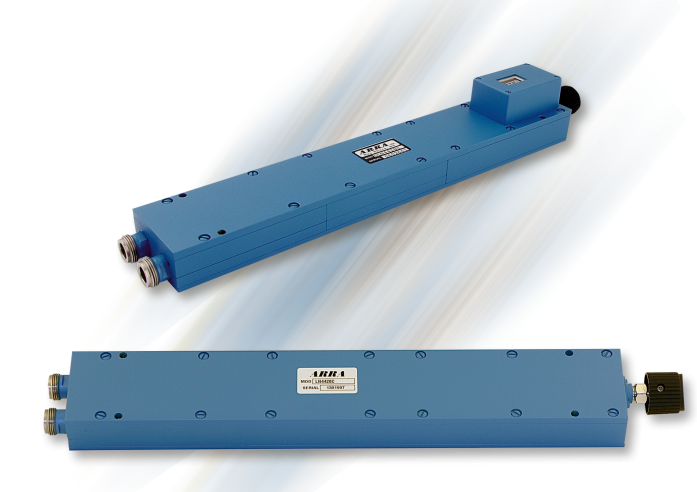

ARRA宽带定向耦合器SMA 型
发布时间：2023-03-22 16:53:19 浏览：622
定向耦合器是射频微波和其他微波系统中常用的微波/毫米波组件，适合于信号的隔离、分离和混合，如功率检测、源输出功率稳幅、信号源隔离、传输和反射的频偏检测等。定向耦合器是种有全局性的微波功率分配器，更加是现代频偏反射计中不可或缺的组件，通常有波导、同轴电缆、带状线及微带等多种类型。
ARRA宽带定向耦合器适用于实现微波功率指向性传输的不等分功率分配器，属于微波无线通讯和有线数字数据传输领域。
一般规格
射频功率：均值50瓦，最高值3KW
连接器：SMA母头
材质：
主体：铝
连接器：MIL-C-39012
表层处理：
连接器：钝化处理
主体：满足MIL-C-22750的ARRA Blue
ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。
深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。
详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html
Frequency Range
(GHz) | Coupling
(dB) | Frequency
Sens (±dB) | Directivity
(Min dB) | VSWR (Max) | Insertion Loss
(Max dB) | Outline | Model No. |
Prim | Sec |
0.5-2.0 | 6 | 0.75 | 23 | 1.20 | 1.20 | 0.40 | 1 | 2-3174-6 |
10 ±1.0 | 1 | 2-3174-10 |
20 | 2 | 2-3174-20 |
0.6-4.0 | 10 ±1.0 | 0.75 | 18 | 1.25 | 1.30 | 0.40 | 10 | 2-4174-10 |
1.0-4.0 | 6 | 0.50 | 23 | 1.20 | 1.20 | 0.40 | 3 | 3-4174-6 |
10 ±1.0 | 3 | 3-4174-10 |
20 | 4 | 3-4174-20 |
2.0-8.0 | 6 | 0.30 | 20 | 1.25 | 1.25 | 0.40 | 5 | 4-5174-6 |
10 ±1.0 | 0.30 | 5 | 4-5174-10 |
20 | 0.40 | 6 | 4-5174-20 |
4.0-12.4 | 6 | 0.30 | 17 | 1.30 | 1.30 | 0.50 | 7 | 5-6174-6 |
10 ±1.0 | 0.30 | 7 | 5-6174-10 |
20 | 0.40 | 8 | 5-6174-20 |
1.0-18.0 | 10 | 0.50 | 15 to 12.4 GHz
12 to 18.0 GHz | 1.40 | 1.50 | 0.90 | 11 | 3-9174-10 |
16 ±1.0 | 0.80 | 12 | 3-9174-16 |
20 | 0.80 | 12 | 3-9174-20 |
2.0-18.0 | 6 | 0.55 | 15 to 12.4 GHz
12 to 18.0 GHz | 1.35 | 1.50 | 0.90 | 13 | 4-9174-6 |
10 | 1.50 | 0.80 | 13 | 4-9174-10 |
16 ±1.0 | 1.40 | 0.80 | 14 | 4-9174-16 |
20 | 1.40 | 0.80 | 14 | 4-9174-20 |
4.0-18.0 | 6 | 0.50 | 15 to 12.4 GHz
12 to 18.0 GHz | 1.40 | 1.40 | 0.90 | 15 | 5-9174-6 |
10 ±1.0 | 0.80 | 15 | 5-9174-10 |
20 | 0.80 | 16 | 5-9174-20 |
7.0-18.0 | 10. ±1.25 | 0.75 | 15 | 1.35 | 1.40 | 0.60 | 9 | 6-9174-10 |
