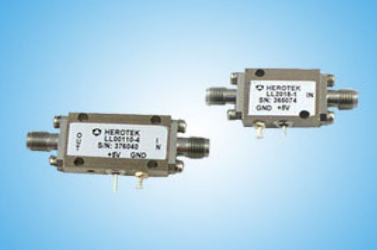

Pin二极管极低泄漏限制器，LL 系列HEROTEK

发布时间：2023-02-13 16:39:30     浏览：558

HEROTEK二极管限制器是具有入射功率控制的可变电阻。PIN二极管限制器的阻抗在低信号频率级时较强。在此过程中，PIN二极管限制器的插入损耗在高阻抗下降至最低。无源器件上的所有插入损失都会下降接收器的敏感度。

特征

•泄漏标准选择-10dBm、-5dBm、0dBm、+5dBm

•1WCW输入泄漏标准。

•低功耗（+5V，5mA标称值）。

•LNA保障的理想选择

•密封性模块。

•线路板模块的可拆卸连接器。

应用

•接收器保护

•功率平衡（限制）

HEROTEK公司是美国老牌的射频微波元器件生产商，HEROTEK产品频率覆盖DC-75GHz,产品线涵盖检波器、放大器、限幅器、PIN开关、信号发生器等。

深圳市立维创展科技有限公司，授权代理销售HEROTEK产品，产品包括检波器、放大器、限幅器、PIN开关、信号发生器等，HEROTEK产品满足出色的性能，高可靠性和快速交付，欢迎咨询。

详情了解HEROTEK产品请点击：http://www.leadwaytk.com/brand/47.html


MODEL

FREQUENCY RANGE

MAXIMUM INSERTION LOSS (dB)

MAX VSWR

NOMINAL 2 LEAKAGE LEVEL (dBm)

TYPICAL 2 LEAKAGE LEVEL (dBm)

TYPICAL 3 THRESHOLD LEVEL (dBm)

PACKAGE STYLE

LL00110-1

10 MHz – 1.0 GHz

0.5

1.3:1

- 10

-

- 11

2A

LL00110-2

- 5

- 6

LL00110-3

 0

- 1

LL00110-4

+ 5

+ 4

LL0120-1

100 MHz – 2 GHz

0.7

1.4:1

- 10

-

- 11

2A

LL0120-2

- 5

- 6

LL0120-3

 0

- 1

LL0120-4

+ 5

+ 4

LL2018-1

2 GHz – 18 GHz

4

2.0:1

-

-10 TO - 5

- 10

1D

LL2018-2

- 5 TO 0

- 5

LL2018-3

0 TO + 5

0
