​XCL206系列线圈一体型DC/DC转换器TOREX

发布时间：2022-12-23 16:53:24     浏览：774

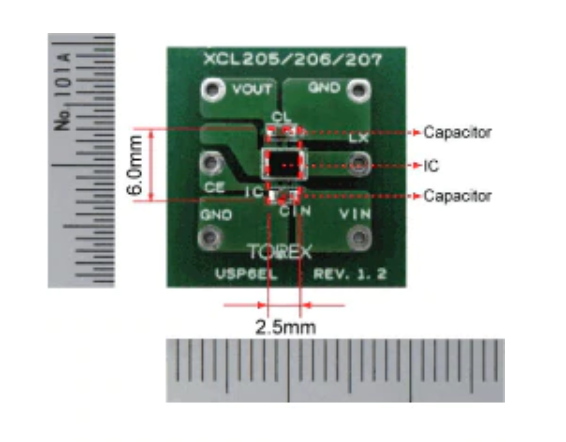

TOREX的XCL206是款超小型(2.5mm×2.0mm,h=1.0mm)降压DC/DC转换器，集成化线圈和控制IC。外部只能增加2个陶瓷电容，组成一个最大负荷电流为600mA的电源模块。

XCL206系列转换器的工作频率在2.0V~6.0V之间。输出电压可以在0.8~4.0V范围之内间距0.05V进行设定。XCL206系列转换器控制IC在3MHz的开关频率下工作，内嵌0.42ΩPch驱动晶体管和0.52ΩNch同步电阻器开关晶体管。XCL206系列转换器提供从轻到高负荷的整体负载范围之内高速度响应，低纹波和高效率。

XCL206系列转换器在待机状态下让整个电路停止运行，将消耗电流控制在1.0μA以下。此外，内嵌的UVLO(电压锁定不足)性能，当输入电压少于1.4V时强制性终止内部驱动晶体管。XCL206B(F,G)系列具备高速度软启动高达0.25ms(TYP.)启动时间。XCL206B(C,F,G)系列利用CL的放电性能，在待机状态下接通LX-VSS之间的内部开关，并且通过内部阻抗放电负载电容器CL的电荷。有了这个放电性能，输出电压能够在高速下恢复原来的VSS电平。


特征

输入电压范围：2.0V～6.2V

输出电流范围：0.8V～4.0V(高精密±2.0%)

高转换效率：90%(VIN=4.2V,VOUT=3.3V)

输出电流：600mA

输出功率：3.0MHz(±15%)

最多pwm占空比：100%

输出电容：陶瓷电容

带软启动：带软启动内藏

控制方式: PWM/PFM自动切换

功能: 限定电流回路内藏(定电流+闩锁)

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html
