​XCL205线圈一体型DC/DC转换器TOREX

发布时间：2022-12-05 16:59:40     浏览：916

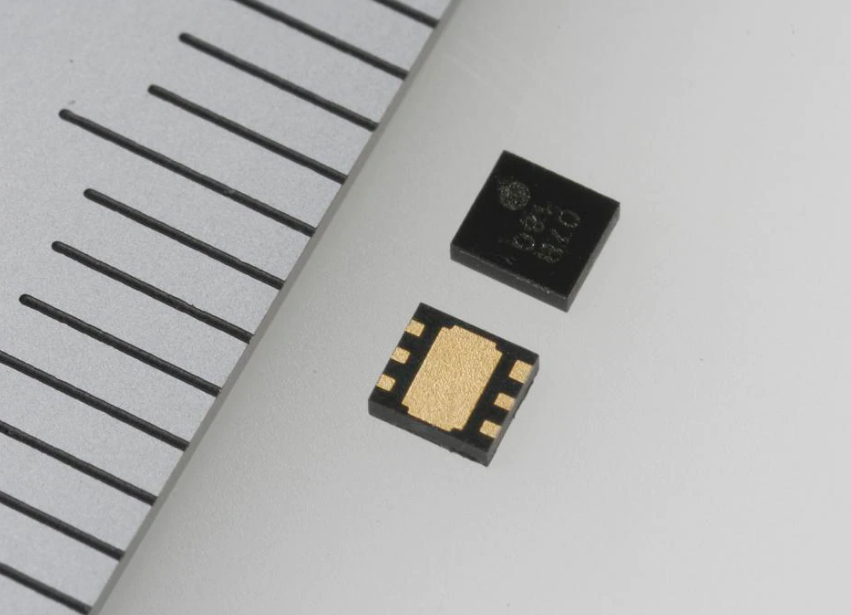

TOREX的XCL205系列控制线圈IC超小型(2.5mm×2.0mm,h=1.0mm)降压DC/DC转换器。最多负荷电流600mA的电源。

XCL205系列转换器工作频率在2.0V～6.0V输出电压为0.8～4.0V在0的范围之内0.05V间距设置IC在工作频率3MHz中工作，内嵌0.42ΩPch驱动晶体管和0.52ΩNch开关晶体管的同步整流模式。XCL205系列转换器可以实现从轻负载到高负载的快速响应、低纹波、高效率。

XCL205系列转换器待机时暂停整个电源电路，将损耗电流量控制在1.0μA以下。另外，内嵌UVLO(UnderVoltageLockOut)输入电压为1.4V以下属于内部驱动晶体管的强制性暂停。XCL205B(F,G)系列具备高速软启动特性.25ms(TYP.)启动时间。XCL205B(C,F,G)系列使用CL待机时连接释放电能特性LX-VSS内部开关通过内部阻抗使负载电容CL电荷释放电能。因此，输出电压能够高速返回释放电能特性VSS电平。

TOREX (4).png

特征

输入电压范围：2.0V～6.1V

输出电流范围：0.8V～4.0V(高精密±2.0%)

高转换效率：90%(VIN=4.2V,VOUT=3.3V)

输出电流：600mA

输出功率：3.0MHz(±15%)

最多pwm占空比：100%

输出电容：陶瓷电容

过电流保护：内嵌限制电流量特性(定电流量+闩锁)

运行模式:PWM固定制御

CE特性:高速度带软启动,CL智能化系统电流量

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html
