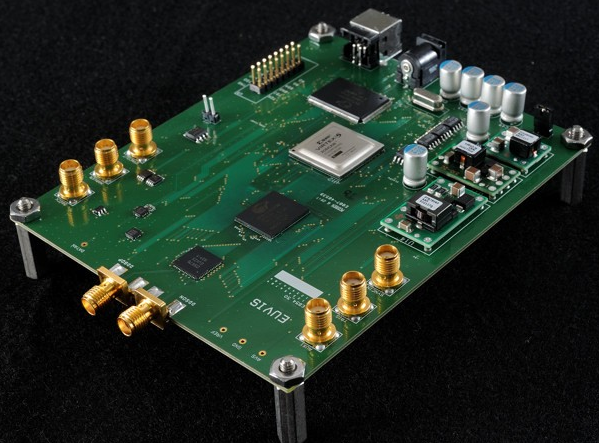

​EUVIS基于DDS的任意啁啾模块DSM303-V4

发布时间:2022-11-15 16:50:31     浏览:1632

EUVISDSM303-V4模块形成任意频率的线性调频CW,频率更新率高达312.5次更新/微秒(时钟速率1/8)。在2.5GSPS时,DSM303-V4能够在从DC1.25GHz频率线性调频集中在带宽内。线性调频轮廓通常是线性或任意编程。DSM303-V4一般由PC利用GUI或者通过用户应用软件API预存的线性调频波形性调频波形。DSM303-V线性调频波形的形成可选用连续、触发和触发突发性模式。最高能够存储在用户128页面中直接转换波形。


主要特征:

具备11位幅度和13位相位分辨率的3GSPSDDS

CW时钟速率高至3.0GHz,线性调频时钟速率高至2.5GHz

标准采样率为2.5GSPS2.5GHz时钟)

可选线性调频采样率范围为12.5GSPS12.5GHz

520KX32位字存储深度,最高128种不同用户波形

能够通过动态选择用户页面来动态转换波形

触发突发性模式的最小波形长度为256ns

2.5GSPS时最大1.6ms的线性调频波形

相位重复可编程相位复位

接受外部触发并形成标记信号(可编程)

9W功能损耗(2.5GHz时钟)+12V直流电壁式电源(随附)

USB2.0兼容端口(包括USB数据线)

可以根据要求提供其他端口

配套API和软件驱动软件,有利于系统开发

Matlab2010a兼容的API

LabView兼容的API

应用:

适用于雷达的FM线性调频信号源

捷变本振频率合成

电子战

射频信号源形成

迅速跳频

VSAT卫星通讯

测试和测试仪器

EUVIS公司位于美国加州,EUVIS设计与生产全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品,以及高速采集板卡、动态波形发生器产品。

EUVIS的高速DAC芯片采样率达到10Gsps,超高性价比,完全满足测试、航空航天、雷达、军事等应用要求。

深圳市立维创展科技是EUVIS的代理经销商,主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品,以及高速采集板卡、动态波形发生器等产品,原装现货,价格优势,欢迎咨询。

详情了解EUVIS请点击:http://www.leadwaytk.com/brand/24.html
