​400mA 线圈一体型DC/DC转换器TOREX

发布时间：2022-11-15 16:49:05     浏览：1097

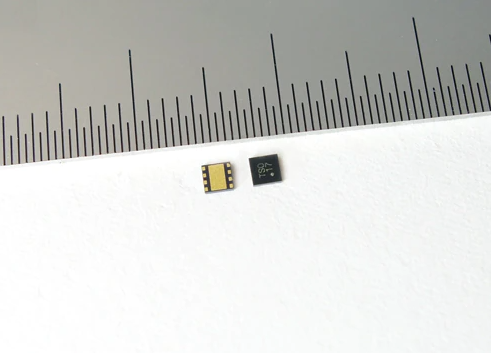

TOREX电源XCL201系列控制线圈IC超小型(2).5mm×2.0mm,h=1.0mm)降压DC/DC转换器。最高负载电流加2个陶瓷电容才能生成最高负载电流400mA的电源模块。

XCL201系列转换器工作频率2.0V～6.0V之间。输出电压在0.8～4.0V在0的范围之内.05V间隔设置。控制IC在开关频率1中工作.2MHz,内嵌0.42ΩPch驱动晶体管和0.52ΩNch晶体管开关同步整流模式。XCL201系列转换器可以实现从轻负荷到高负荷的快速响应，低纹波,高效率。休眠时停止整体电路，将损耗电流控制在1.0μA以下。另外，内嵌UVLO(Under Voltage Lock Out)输入电压为1.4V以下是内部驱动晶体管的强制性停止。

XCL201系列转换器具备高速软启动性能.25ms(TYP.)启动时间。XCL使用201系列转换器CL休眠时连接放电性能LX-VSS内部开关通过内部阻抗使负载电容CL电荷放电。因此，输出电压能够高速返回放电性能VSS电平。

TOREX (6).png

特征

输入电压范围：2.0V～6.0V

输出电压范围：0.8V～4.0V(精度±2.0%)

高转化效率(VOUT=1.8V)：92%(VIN=4.2V,VOUT=3.3V)

输出电流：400mA

工作频率：1.2MHz(±15%)

最高占空比：100%

输出电容：陶瓷电容

短路保护：内嵌限定电流性能(定电流+闩锁)

运行模式:PWM固定制御

CE性能:高速带软启动,CL智能放电

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html
