​CHA4350-QDG中功率放大器UMS

发布时间：2022-10-31 16:59:22     浏览：584

UMS的CHA4350-QDG是种三级单片媒质功率放大器电路。CHA4350-QDG特别适合从国防科技到商业服务通讯系统的普遍使用。CHA4350-QDG具备高宽比线性。多种功能偏置条件有利于调节性能。除此之外，CHA4350-QDG具备绝对的ESD保护。

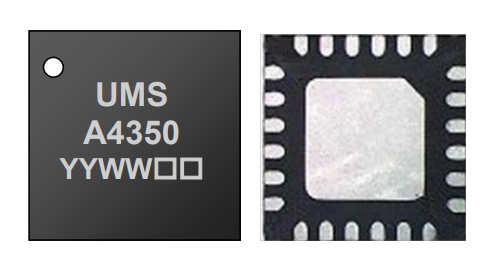

CHA4350-QDG选用PHEMT制造工艺，栅极尺寸为0.15um。CHA4350-QDG使用满足Rohs标准的SMD封装提供。


主要特征

宽带性能：5.5-11.7GHZ

26db线性增益值

24dbm额定功率@1dbcomp

32dbm输出IP3

28%PAE@1db缩减

直流电偏压：Vd=5.5伏@ld=125MA

24升QFN4X4

UMS微波作为欧洲毫米波芯片的代表品牌，在德国和法国设置有产业基地。UMS在全球范围内高端应用市场占有无可替代的地位。UMS提供基于ASIC或目录产品的综合报价，主要基于公司内部的III-V技术，并提供全面的合同服务，使客户可以直接创建自己的产品解决方案。从直流电到100GHz的UMS目录产品均基于GaAs、Gan、SiGe技术，包括高达200W的功率放大器、混合信号功能、超低噪声放大器和完整的收发器系统。UMS产品以模具形式提供，但一般以多芯片模块的形式封装。

深圳市立维创展科技有限公司是UMS的代理商，专业为无线通信工程、航天基站、国防、汽车、ism等行业提供高可靠性射频微波毫米波器件及集成电路。UMS产品采用QFN和模具包装，交货期短，价格优势独特。我们为一些型号提供高质量的UMS产品库存。欢迎咨询。

详情了解UMS请点击：http://www.leadwaytk.com/brand/36.html



Reference

RF Bandwidth (GHz)

Gain
(dB)

Gain Flatness
(+/-dB)

Noise Figure
(dB)

Gain Control Range
(dB)

P-1dB OUT
(dBm)

Bias
(mA)

Bias
(V)

Case

min

max

CHA4350-QDG

5.5

11.7

26

-

5.5

15

24

125

5.5

QFN
