​XCL102 系列线圈一体型升压DC/DC转换器TOREX

发布时间：2022-10-28 16:54:46     浏览：800

TOREX的XCL102系列产品是种线圈与控制IC超小型一体化(2).5mm×2.0mm、h=1.0mm）的升压微型DC/DC转换器。XCL102系列产品转换器在电路板上使用同步整流形式，不需要二极管，外界零件仅需两个陶瓷电容器就可以建立高效率的升压电源电路。由于外界零部件的减少，电源电路能够最小限度地操纵基材设计导致的噪音和工作故障。

XCL102系列产品转换器的输入电压范围为0.65V～6.0V，输出电压范围包括2.2V～5.5V（精密度±2.0％），能够0.1V步进设置。准备了操纵模式PWM固定控制与PWM/PFM控制类型的转换(自动选择办公模式)。XCL102系列产品根据PWM可操纵输出纹波固定的操纵。

此外，XCL102D类型根据CL在待机状态下，充放电功能迅速减少输出电压，避免输出设备误动。XCL102E该类型根据旁路开关功能输入和输出导通，能够驱动RTC等。

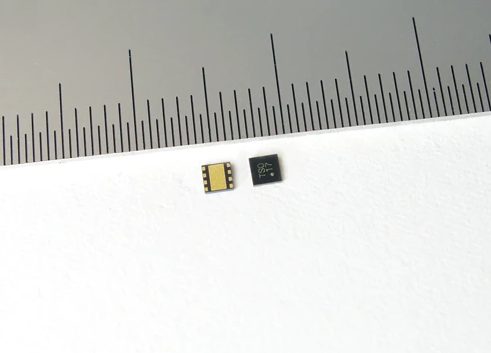

TOREX (6).png

特征

输入电压范围：0.9V~6.0V

输出电压范围：2.2V~5.5V(±2.0%)，0.1V间距

输入电流：0.8A

输出电流：500mA@VOUT=5.0V,VBAT=3.3V(TYP.)，350mA@VOUT=3.3V,VBAT=1.8V(TYP.)

控制方法：PWM

输出功率：3.0MHz(±20%)

电路保护：电流限制(锁定)，输出过流保护

温度范围：-40~+85℃

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html
