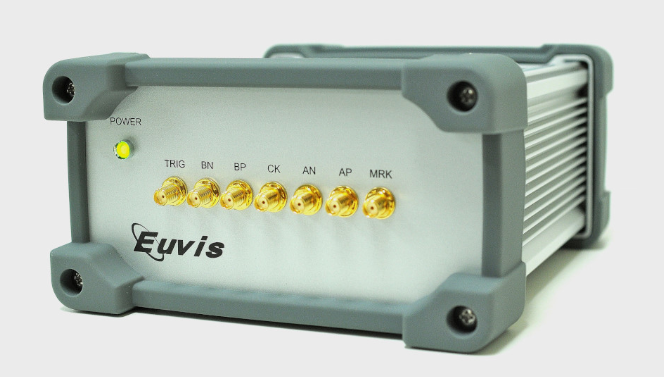

EUVIS任意波形发生器AWG414

发布时间：2022-10-18 17:01:46     浏览：5805

EUVIS的AWG414模块形成采样率高至4GSPS的双任意CW波型。板载SRAM为所有通道提供高至4Mx12位数据寄存器。AWG可以通过模块USB接口由PC预存储的波型也可以单独用作操控。仅有的射频输入是单端时钟源CK，AWG414能够在高至4GHz的频率下以12dBm最小功率作业。

AWG414模块射频输出由两组差分模拟输出组合50-Ω反向端接。AWG414模块接收高速触发信号，形成三个可编程标识信号。波型形成可以是连续性或突发/脉冲模式。用户页面可以使用动态调整波型信息。可编程文件选项有利于复合波型。配置API为软件开发提供界面。


主要特征

两个具备10位线性度的12位DAC

输出的同相位或正交同步

标准AWG的采样率为4GSPS，外部时钟为4GHz

可选择4GHz内部时钟和10MHz参考时钟

可选择采样率范围：2~4GSPS，外部时钟为2~4GHz

高至2x4M12位字存储深度，多页配备

在4GHz时钟速率下高至1ms的波型

接受外部开启并形成标识信号（可编程）

可编程循环系统重复

USB2.0兼容端口（可根据要求提供其他端口）

12V电源

用户友好的输入数据转换和各种内嵌波型

配置API和软件驱动程序，有利于程序开发

应用

EuvisAWG模块能够灵活地形成具有较高的采样率、动态页面选择及其连续性或突发模式操控的任意模式，这使得AWG适合于各种应用，例如：

线性调频(LFM)和啁啾

调频连续波雷达(FMCW)

敏捷LO频率合成

电子战

射频信号源形成

迅速跳帧

VSAT卫星通讯

测试和测量仪器

EUVIS公司位于美国加州，EUVIS设计与生产全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器产品。

EUVIS的高速DAC芯片采样率达到10Gsps，超高性价比，完全满足测试、航空航天、雷达、军事等应用要求。

深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。

详情了解EUVIS请点击：http://www.leadwaytk.com/brand/24.html
