XCL101系列线圈一体型DC/DC转换器TOREX

发布时间：2022-10-18 17:00:24     浏览：1169

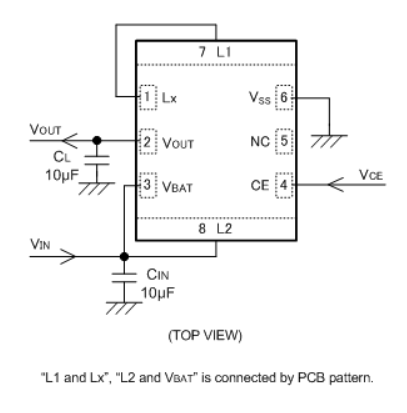

TOREX的XCL101系列是种线圈与控制IC一体化微型化(2.5mmx2.0mm,h=1.0mm)升压DC/DC转换器。只增加两个陶瓷电容用作外部配件，建立升压电路供电电路。通过降低外部零部件的数量，能够优化电路，将电路板布局造成的噪声和误差抑制到最低限度。

输入电压范围从0.7V到5.5V,TOREX的XCL101系列是采用单一碱性电池或镍氢电池理想的应用。输出电压可在1.8V至5.0V范围内0.1V间隔设置(精度±2.0%)。采用PFM控制的同步整流器，将损耗电流降低到最小，达到高效率。当CE=“低电压”时，停止升压电路作业，有“A、B”两种，切断输入输出之间的导通，“C”使输入输出处在导通状态。


特征

输入电压范围：作业维持电压0.7V~5.5V，供电电压0.9V~5.5V；

输出电压范围：1.8V~5.0V(±2.0%)，(0.1V间隔)；

输出电流：80mA@VOUT=3.3V,VBAT=1.8V；

损耗电流：6.3μA(VBAT=VOUT+0.5V)；

控制方法：PFM操控；

PFM开关电流：350mA；

温度范围：-40~85℃；

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html

产品系列名称

特点

VIN(MIN)
(V)

VIN(MAX)
(V)

VOUT(MIN)
(V)

VOUT(MAX)
(V)

IOUTorIIN(mA)

FB/VOUT电压精度(%)

振荡频率(MHz)

消耗电流(μA)

温度范围(℃)

XCL101

Built in Inductor<br>Low Power Step-up

0.9

5.5

1.8

5

80

±2.0

1.2

6.3

-40～85
