ATM Microwave高功率波导同轴适配器

发布时间：2022-10-13 16:38:33     浏览：668

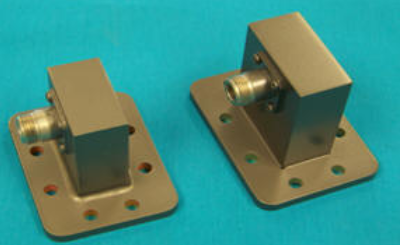

ATM Microwave生产制造极高功率、直角波导到同轴适配器，包含矩形波导的全工作频段，具备多个法兰盘选择。ATM Microwave高功率波导同轴适配器配制有定制设计N型螺纹连接器和接地装置中心连接器，并实现最理想的热传导和CW功率操作。

一般规格

VSWR：最高1.35

射频连接器：N型母头

主体：铝/铜黄铜

操作温度：-45°C至+85°C

表层处理：特殊的耐腐蚀316不锈钢板环氧树脂涂层IAWMIL-F-14072；

ATM Microwave是美国老牌子的微波元件生产商。主要产品为同轴和波导器件产品，功能包含适配器、衰减器、耦合器、移相器、终端负载，及其Ka波段通讯卫星器件系列，产品满足空间应用标准和验证.

深圳市立维创展科技有限公司，持续ATM microwave代理渠道，为中国客户提供技术支持。

详情了解ATM Microwave请点击：http://www.leadwaytk.com/brand/53.html


ULTRA HIGH POWER TYPE-N FEMALE WAVEGUIDE TO COAXIAL
RIGHT ANGLE ADAPTERS

WG Size

Freq (GHz)

High Power
Model No.

Peak
Power
(kW)

Power
CW
(Watts)

Theoretical
I.L.
(Max)

Dimension
"A" Max

Dimension
"B"

WR284

2.60 - 3.95

284-253UHPA-6

6

2000

0.08

7.75

6.25

WR229

3.30 - 4.90

229-253UHPA-2

6

1800

0.09

6.15

5.00

WR187

3.95 - 5.85

187-253UHPA-6

6

1500

0.09

5.25

4.25

WR159

4.90 - 7.05

159-253UHPA-2

6

1500

0.10

4.30

3.50

WR137

5.85 - 8.20

137-253UHPA-2

6

1350

0.10

3.60

2.90

WR112

7.05 - 10.0

112-253UHPA-6

6

1100

0.11

3.20

2.50

WR102

7.00 - 11.0

102-253UHPA-6

6

1000

0.13

3.20

2.50

WR90

8.20 - 12.4

90-253UHPA-6

6

1000

0.15

2.80

2.20

WR75

10.0 - 15.0

75-253UHPA-6

6

900

0.15

2.30

1.75

WR62

12.4 - 18.0

62-253UHPA-6

6

850

0.16

2.00

1.50
