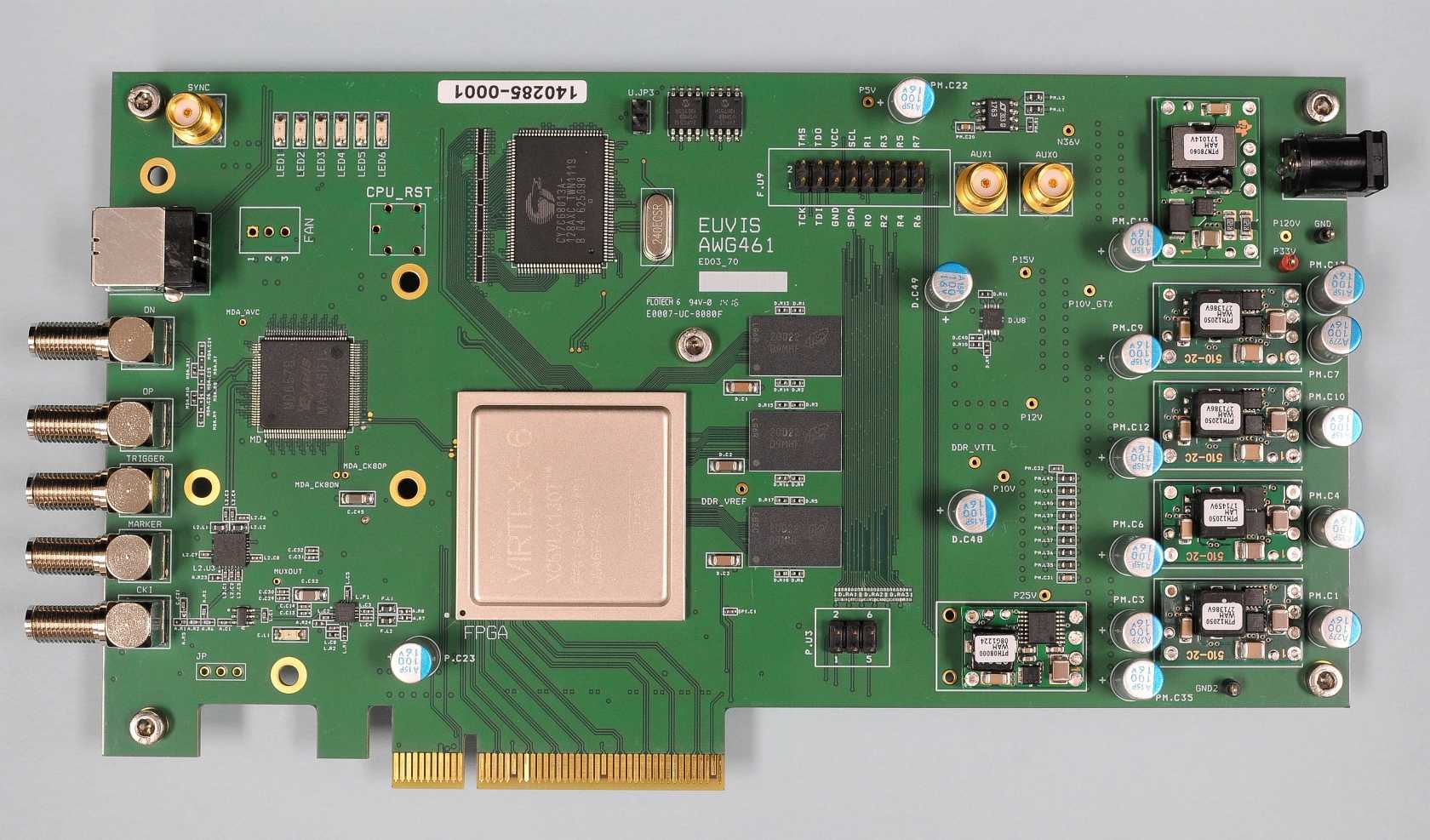

EUVIS的AWG461模块是种高速度、单通道PCIe任意波形发生器，特别适合前端应用。AWG461可形成采样率高至5GSPS的CW波形。板载DRAM提供高至1Gx12位数据存储器。深度储存器提供通信技术所需要的长波形，如正交频分复用(OFDM)。单端输入时钟50-Ω端接，可以接受高至5GHz射频时钟信号频时钟信号6dBm。AWG461_RF输出是两个具备差异的模拟输出50-Ω后端。AWG461接收高速度触发信号并形成可编程标识信号的模块。波形形成可门控或突发性模式下操控波形形成。用户页面可以使用动态修改波形信息。AWG461可以通过PCIe接口由基于PC的GUI操控。配套API编程界面多为语言软件编程界面。可应用数个AWG461模块形成各种同步信号。

主要特征

12位DAC

差分50-Ω端接输出

标准AWG的采样率为5GSPS，外部时钟为5GHz

可选择采样率范围：2~5GSPS，外部时钟为2~5GHz

具备多页的配置高至1Gx12位字储存深度

在5GHz时钟速率下高至0.2秒的波形

接收外部触发并形成标识信号（可编程）

可编程循环和突发性重复

多模块同步

PCIeGen-1/4-LaneBMD/DMA端口

12V开关电源

用户友好的输入数据类型以及各种内嵌波形

配套API和软件驱动程序，有利于系统开发

与Matlab2010a兼容的API

与LabView兼容的API

多AWG同步

标准PCIe外形尺寸：7.626x3.87x0.85(WxHxD)英寸

应用

灵活的Euvis深储存器AWG模块能够形成具有较高的采样率、动态页面选择及其连续或突发性模式操控的任意模式，从而使得AWG适合于各种前端应用，例如：

正交频分复用(OFDM)发射机

光OFDM发射机

超宽频发射机

线性调频(LFM)和啁啾

调频连续波雷达(FMCW)

电子战

VSAT卫星通讯

测试和测量仪器

EUVIS公司位于美国加州，EUVIS设计与生产全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器产品。

EUVIS的高速DAC芯片采样率达到10Gsps，超高性价比，完全满足测试、航空航天、雷达、军事等应用要求。

深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。
