XCL232系列DC/DC转换器TOREX

发布时间：2022-10-10 16:49:56     浏览：833

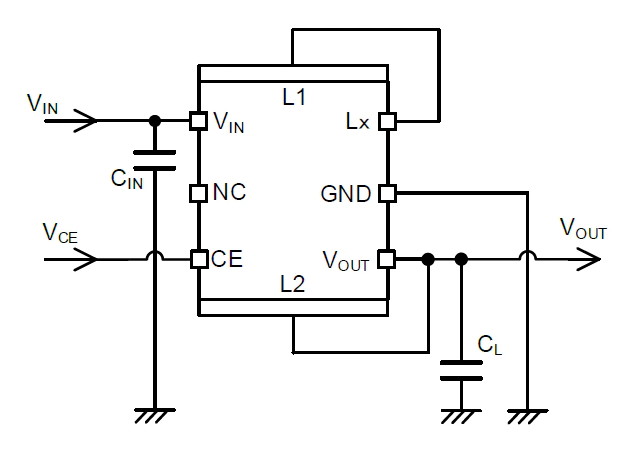

TOREX的XCL232系列DC/DC转换器是使用超低电流损耗电路和PFM操控线圈的集成式降压同步整流器。集成操控IC和电磁线圈，实现了微型化，仅需增加2个外接电源电容，配备节省空间的电源模块。此外，XCL232系列DC/DC转换器根据超低电流损耗电路和PFM操控实现了轻负荷板块的高效率。

XCL232系列DC/DC转换器运作电压可以从1.8V到6.0V设置，输出电压可以通过内部设置从0.5V到3.6V设置。内置UVLO性能，当VIN电压少于UVLO检验电压时，关闭内部pch驱动FET和nch驱动FET。D型具备CL放电性能，在休眠时开启VOUT与GND的开关，根据内阻放电CL电荷。有了这个特性，输出电压能够在高速下重返到GND标准。


特征

输入电压范围：1.8V~6.0V

输出电压设置范围：0.5V~1.9V（0.05V间隔）；2.0V~3.6V(0.1V间隔)

输出电压精度：±20mV(VOUT1-2≦1.0V)；±2.0%(VOUT1-2＞1.0V)

输出电流：150mA

损耗电流：200nA@VOUT=1.8V

控制方法：PFM操控

效率：86%(VIN=3.6V,VOUT=1.8V,IOUT=10mA)

性能：CL放电（D型）；UVLO

保护性能：过流保护

输入输出电容：陶瓷电容

适应环保标准：与EURoHS规格相匹配、无铅

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html



产品系列名称

特点

封装

类型

控制

FET

VIN(MIN)
(V)

VIN(MAX)
(V)

VOUT(MIN)
(V)

VOUT(MAX)
(V)

IOUTorIIN(mA)

FB/VOUT电压精度(%)

振荡频率(MHz)

消耗电流(μA)

CE

带软启动

过热关断

限定电流
(自动・闩锁)

CL自动放电

短路保护

UVLO

陶瓷电容

温度范围(℃)

XCL232

Built in Inductor
150mA,PFM

CL-2025-03

Step-Down

PWM/PFM

Pch
Nch

1.8

6.0

0.5

3.6

150

±2.0%(VOUT1-2＞1.0V)

-

0.2

Yes

No

No

-

Yes

Yes

Yes

Yes

-40～85
