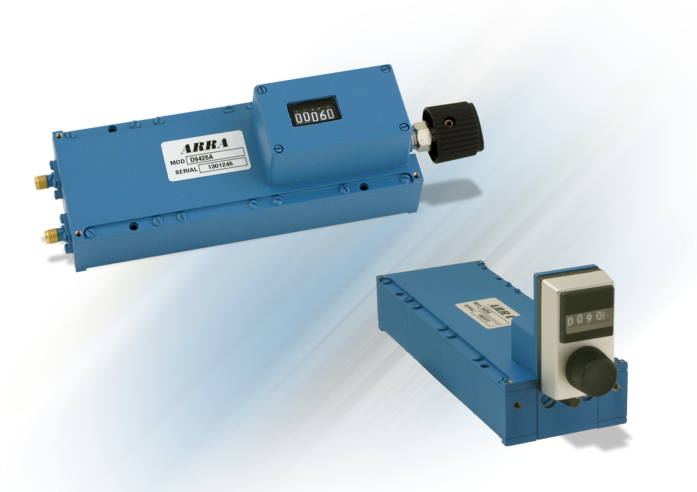

ARRA直接校准移相器：DC-18 Ghz

发布时间：2022-09-29 17:07:00     浏览：711

ARRA直接校准移相器具备非常高的精密度和非常高的相位调整分辨率。数字读值以0.01°/GHz的增长校准，精密度为±0.1°。ARRA直接校准移相器虽然安装在1GHz下校准，但是通过将相位读数乘上GHz之内输出功率，能够很轻松地在其它频率下应用。

一般规范

工作频段：DC-18GHz

回波损耗：1.3至4GHz

1.5至12GHz

1.6至18GHz

插入损耗：0.5dB至8GHz

0.75dB至12GHz，

1.0dB至18GHz

射频功率：100瓦，平均峰值5kW

连接器：SMA内螺纹标准

操控：1/4“非平移

材质：车体-铝

连接器-MIL-C-39012

安装要求：4个通孔，3个螺纹孔

饰面：满足MIL-C-22750的ARRA Blue

ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html


Frequency Range
(GHz)

Insertion Delay
(Approx) nsec

Minimum Phase
Adjustment

Dimensions - Inches

Model No.

A

B

DC-18.0

0.88 min
1.10 max>

60° / GHz
360° at 6 GHz

5.50

3.625

9425A

DC-18.0

0.68 min
0.78 max

30° / GHz
180° at 6 GHz

3.75

1.875

9425B

DC-12.0

1.20 min
1.49 max

90° / GHz
540° at 6 GHz

8.00

6.125

6425E
