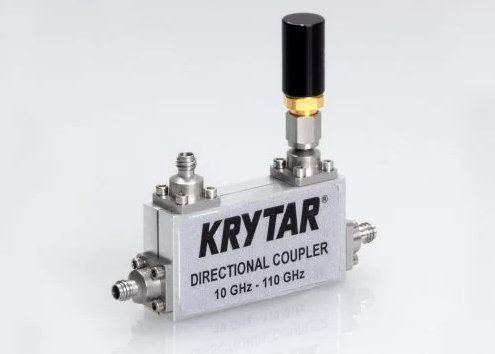

KRYTAR新式定向耦合器款型1100110010它提供行业中采用最普遍的频率覆盖范围。1100110010定向耦合器100GHz宽带宽维持平整10dB耦合5G市场的无线设计和其他测试和检测应用。

1100110010耦合器深化拓展KRYTAR提供系列定向耦合器10dB、±1.8(相对输出)出色的耦合性能指标。定向耦合器在10至90GHz频率灵敏性(范围平坦度)通常是在范围之内±1.25dB，在90至110GHz范围之内为±1.80dB。1100110010在10至55GHz至少在范围之内提供10dB专业性，在55至110GHz至少在范围之内提供7dB（一般为10dB）的专业性。针对需要在许多通道中使用多个耦合器的应用，如高频率天线波束成形系统，模块间耦合容差（模块间耦合统一性）也很好10到110GHz。KRYTAR该新带状线设计模块的技术创新提供出色的运行性能指标。1100110010耦合器在整体频率范围之内插入损失，包括耦合功率5.5dB(最高值)。最大VSWR在10至50GHz任何端口基本都是1.8:1，在50至110GHz任何端口基本都是2.5:1，输入功率额定电流为20瓦平均和3KW峰值。操作温度为-54°C至85°C。

1100110010定向耦合器选用极为紧凑型的封装，规格尺寸仅有1.55英寸(L)x0.38英寸(W)x0.80英寸(H)。采用标准的1.0mmSMA母连接器，耦合器的重量仅有1.2盎司。

KRYTAR耦合器是专需用外部调整、精确监测、信号混合或频偏传输和反射检测的技术应用而设计的。KRYTAR耦合器为很多应用提供解决方案，包括电子战(EW)、商业无线、无线通信、雷达探测、信号监测和检测、天线波束的建立EMC测试环境。对于很多空间有限的应用，紧凑型的尺寸采用KRYTAR定向耦合成为理想的解决方案。定向耦合器也可以制作满足脊状军用规格。

KRYTAR为满足甚至超过关键性能和/或包装规格的产品定制提供完整的工程服务。

规格

型号：1100110010

最小频率(GHz)：10

最大频率(GHz)：110

标称耦合：10 ±1.5 dB，10-90 GHz，10 ±1.8 dB，90-100 GHz

频率灵敏度 (dB)：±1.25 dB，10-90 GHz，±1.8 dB，90-100 GHz

插入损耗 (dB Max)：5.5

方向性（dB Min)）：≥10 dB，10-55 GHz，≥7 dB，55-110 GHz

驻波比（Max）：1.8:1、10-50 GHz、2.5:1、50-110 GHz

额定功率（Watts）：20

标准连接器（Female）：1.0 mm

KRYTAR于1975年创立，专门为美国商业和军事应用制造超宽带毫米波，微波和射频元件和测试设备。 KRYTAR产品系列包括定向耦合器，定向检波器，3 dB混合器，MLDD功率分配器/合路器，检波器，终端，同轴适配器和功率计。 KRYTAR的产品涵盖DC至67.0 GHz频率范围。KRYTAR质量保证并符合MIL-I-45208标准，包括符合MIL-STD-45662的校准系统。
