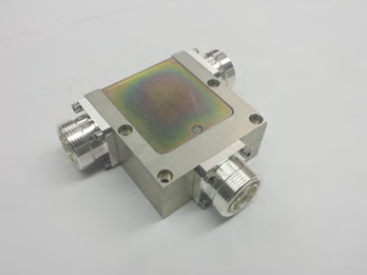

UTE Microwave雷达环流器

发布时间：2022-09-21 16:41:57     浏览：661

由于发射和接收信号共用一个同轴电缆，需要使用雷达环流器辨别数据信号，使从发射机发射到同轴电缆的信号直接抵达同轴电缆，而并非抵达接收器，从同轴电缆接收到接收器，不是抵达发射机。

UTE Microwave雷达环流器适用于雷达应用的标准和定制设计环行器和隔离器UHF到X单结和双结配备提供波段。

美国UTE Microwave擅长于高功率微波隔离器和环形器产品，平均功率高至2000W，主要服务全世界商业、军用医疗和科研领域。所有产品均满足美国军标MIL-I-45208A和MIL-C-45662标准。

深圳市立维创展科技有限公司，中国区授权代理销售UTE Microwave产品，并提供技术支持。

详情请点击UTE Microwave请点击：http://www.leadwaytk.com/brand/54.html

 UTE Microwave.png

Model #

Frequency
Range (MHz)

Power W(PK/AV)

ISOL (dB) min

LOSS (dB) max

VSWR (: 1) max

Size (in.)

CT-1639-D

.135 - .175

10 kW/2 kW

20

0.50

1.25

5-1/2 x 5-1/2 x 1-3/4

CT-1861-H

.400 - .450

30 kW/ 300

20

0.30

1.25

2-3/4 x 2-15/16 x 1-1/4

CT-1754-N

.400 - .450

5 kW/ 500

20

0.30

1.25

2-3/4 x 2-15/16 x 1-1/4

CT-1425-H

.775 - .920

75 kW/150

20

0.30

1.25

3-1/2 x 3-5/8 x 1- 1/4

CT-2683-D

.950 - 1.225

5 kW/ 500

20

0.50

1.25

2-3/4 x 2-15/16 x 1-1/4

CT-2675-N

1.02 - 1.10

2.5 kW/250

20

0.30

1.20

1-5/8 x 1-5/8 x 1

CT-2416-S

1.20 - 1.40

100 kW/400

20

0.30

1.25

6-1/2 x 6-1/2 x 3

CT-2580-N

1.20 - 1.40

3.5 kW/350

20

0.30

1.25

1-5/8 x 1-5/8 x 1

CT-3817-N

2.70 - 2.90

3.5 kW/350

20

0.30

1.25

1 -5/8 x 1-5/8 x 1

CT-4291-O

5.40 - 5.90

1 kW/100

20

0.30

1.25

1-1/4 x 1-1/4 x 5/8

CT-5300-O

8.50 - 9.60

1 kW/100

20

0.30

1.25

1 x 1-1/4 x 1
