MMS0505R2-TT使用过程中应注意哪些？CYNTEC

发布时间：2022-08-08 16:54:26     浏览：1249

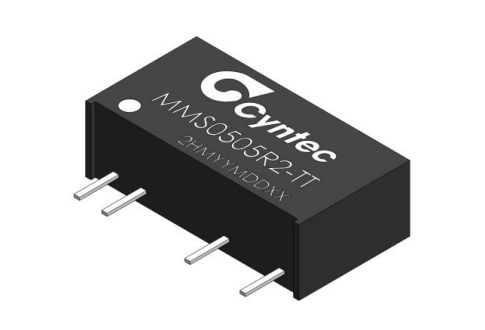

MMS0505R2-TT是CYNTEC电源的微型SIP封装，隔离1W30000转换器VDC隔离，提供电路保护，允许-40到95宽操作温度范围。

在实践应用中，通常显示设备本身没有问题，但是在安装流程中，由于操作人员疏忽大意，如引脚问题、输入电压不符合要求值、负载过高，因此熟悉电源模块使用时必须重视。MMS0505R2-TT应用电源模块时应注意哪些问题？

MMS0505R2-TT输出电压的调节是正确的TRIM或ADJ(可调式)输出引脚的电源模块产品可以通过电阻器或电位器在特定范围内调节输出电压，通常调节范围为±10%。

对TRIM输出引脚，将电位器的中心和TRIM相连接，在大多数S、-S引脚的MMS0505R2-TT其他两边分别连接S、-S。没有S、-S当两边传输相对应主路的输出正负极时(S接Vin，-S接-Vin)，然后调节电位器。电位器的电阻器通常为5~10kΩ较为适宜。

对ADJ输出引脚可分为输入边调节和输出边调节。输出边调节TRIM引脚的调节方式相似。输入侧调节只能够增强输出电压，此时电位器的一端与中心连接，另一端与输入端连接。

MMS0505R2-TT输入保护电路。


通常电源模块产品有内部设置滤波器，可满足一般电源模块应用的需求。如果需要更高要求的电源系统，应增添输入滤波器网络。需要用LC或π型网络，但注意最好是选择较小的电感和较大的电容器。

为了防止输入电源模块瞬态高压损坏电源模块，建议客户将二极管连接到输入端，并配合保险丝，以确保电源模块在安全输入电压范围内。为了减少共模噪声，能够增加Y(Cy)电容器，一般会选择几个NF高频电容器。

Cyntec（乾坤）为台达旗下知名品牌，Cyntec以电感和芯片式DC-DC电源模块为核心产品线，Cyntec广泛应用于光通信、服务器、云计算、车载、物联网、工业制造等领域。Cyntec品质荣获认证ISO9001、ISO/TS16949、ISO14001、OHSAS18000、IECQ QC080000., Cyntec电源以创新的设计，突破了高性能与微型体积的极致，显著节省电路板空间，而电源效率最高达到94%, 工作电流高达60A 。

深圳市立维创展科技有限公司，授权代理经销CYNTEC全线产品，并为中国大陆市场提供技术支持。

详情了解CYNTEC电源模块请点击：http://www.leadwaytk.com/brand/16.html
