TOREX线性控制器

发布时间：2022-07-13 16:49:10     浏览：1207

TOREX线性控制器是种在进行电池安装装置的交货测试后，根据将电源线设置成关机（OFF）状态，可大幅度降低长期性管理时的耗损电量的线性控制器IC。根据向SHDN管脚输入一个脉冲的“H”电平，可强制性使电源线关机（OFF）。

A型根据向开关管脚输入相应时间“L”信号，配置了使电源线ON/OFF的转换作用。

B型根据向开关管脚输入相应时间“L”信号，可将电源线固定在通电状态（ON）。

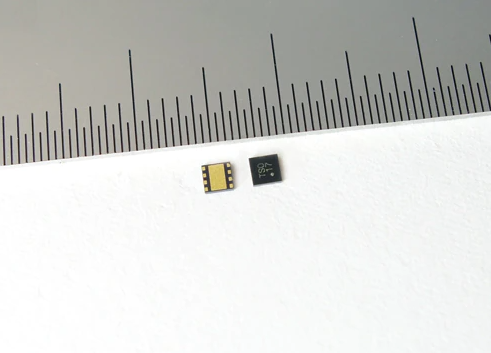

此外，TOREX线性控制器配备了中小型表面封装，A型最适合用来节省空间的ON/OFF电源开关，B型最适合用来仅在交货时电源线为关机（OFF）状态的交货模式。

TOREX线性控制器配置了强制性使电源线关机（OFF）的SHDN管脚，当检测出输出电压上升，可输出标志信号的PG管脚（Nch开漏）及用作保护作用配置了输出过流保护作用（如果检测出因电路短路造成电压降低，电源线将因OFF被闭锁的作用），避免冲击电流作用，输出电容放电作用。

关机时的损耗电流特别小，将为长期性管理时的省电作出贡献。

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html


产品系列名称

特点

封装

输入电压(V)(MIN)

输入电压(V)(MAX)

Push-Button Inputs

重启延迟时间(MIN) (s)

重启延迟时间(MAX) (s)

输出形式

待机电流 (μA)

工作电流(μA)

最大输出电流(mA)

XC6192

Power saving

usp-8b06

2.5

6

1



N沟道开漏
CMOS

0.01

0.45

400

XC6190

低消耗、小型<br>能从外部调整定时器

uspn-6
uspn-6b01

1.75

6

1～2

1

20

CMOS或N沟道开漏

0.01



XC6193

低电压操作，外部FET

usp-8b06

1.8

6

1




0.001

0.13


XC6194

低电压操作，对应大电流

usp-8b06

1.8

6

1




0.001

0.13

1000
