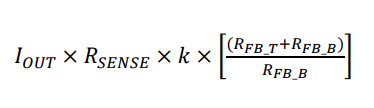

在电池充电器技术应用中，大载荷将影响输出电缆线电压降低。MPN24AD03-UP-T具备内嵌电缆线补偿作用。可调节线路补偿（mV）/A根据下列等式1设置：


WhenREN/CONPSEL360knorFloating,k=0.8

REN/COMPSEL=180k0,k=1.2

REN/COMPSEL91kn,k=1.6

REN/COMPSEL43kndisableLineCompensation

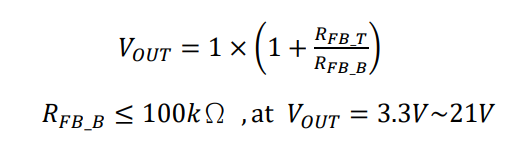

MPN24AD03-UP-T具备内部1V±1.0%参考电压。输出电压可根据分压电阻器（RFB\uT和RFB\uB）展开编程。输出电压可根据方程式2计算，电阻器的选择可参考表1。

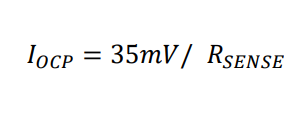

输出电流受限默认值为3.5A，外部电阻RSENSE=10mΩ，当（CSP\uOUT）-（CSN\uOUT）电压高过35mV并实现电流受限时，驱动器关停。MPN24AD03-UP-T根据外部感应式电阻器Rsense提供较低的输出过电流保护。请参考下面的公式3以获取下限。


深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源MUN3CAD03-SE产品。目前，立维创展存有大批量Cyntec电源库存，例如型号：MUN12AD03-SEC，MUN3CAD03-SE等。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
