MUN12AD03-SH模块现货Cyntec

发布时间：2022-06-27 16:43:56     浏览：1333

MUN12AD03-SH应联接到低交流阻抗和高电感器的电源模块，其中线路电感器会影响到MUN12AD03-SH的稳定性能。输入电容器需要尽量接近MUN12AD03-SH的输入管脚，以最小化输入纹波电压并保障MUN12AD03-SH稳定性能。

为了更好地减少输出纹波并提高阶跃负载变动时的动态响应，需要在输出端联接额外的电容器。推荐使用低ESR高聚物和陶瓷电容器，以提高MUN12AD03-SH的输出纹波和动态响应。

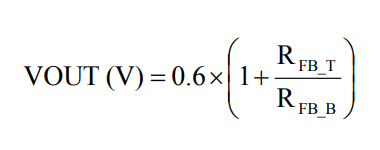

MUN12AD03-SH具备内部0.6V±1.5%参考电压。输出电压可根据分压电阻器（RFB\uT和RFB\uB）进行编程。输出电压可根据方程式1计算，电阻器的选择可参考表1。


所有的热试验条件均满足JEDECEIJ/JESD51标准规定。因此，测试板尺寸为42mm×42mm×1.6mm，共4层。随后，在0LFM情况下，应用安装在合理有效热导率测试板上的组件检测Rth（jchoke-a）。MUN12AD03-SH电源设计用作机壳温度少于110°C时应用，不管输出电流、输入/输出电压或环境温度怎样改变。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源MUN3CAD03-SE产品。目前，立维创展存有大批量Cyntec电源库存，例如型号：MUN12AD03-SEC，MUN3CAD03-SE等。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
